轉自： MEMS 2020年4月11日

                          微訪談：SET總經理Pascal Metzger

           據麥姆斯咨詢介紹，芯片貼裝（Die attach）是半導體封裝工藝中的關鍵工序。幾乎各種應用所需的芯片都需要這道工序，是影響封裝成本的關鍵一環?，F(xiàn)在，它正變得更具戰略意義。芯片貼裝設備可分為兩類：芯片鍵合設備和倒裝芯片（FC）鍵合設備。根據Yole此前發布的《芯片貼裝設備市場-2019版》報告，按設備類型細分，2018~2024年期間，倒裝芯片鍵合設備市場將以12%的復合年增長率（CAGR）增長，并在2024年達到2.9億美元的市場規模；芯片鍵合設備市場的復合年增長率為5%，到2024年將達到10.9億美元。按應用細分，用于堆疊式存儲器的鍵合設備市場增長最快，2018~2024年期間的復合年增長率達24%；其次是用于光電產品的鍵合設備市場，復合年增長率為12%；而用于邏輯產品的鍵合設備市場的復合年增長率為8%。

2018年和2024年芯片貼裝設備市場（按應用細分）
數據來源：《芯片貼裝設備市場-2019版》

           半導體封裝及組裝設備產業正在整合，相關廠商通過并購（M&A）使其設備多樣化，以支持不同的業務板塊和組裝工藝。

          Yole韓國分部的封裝、組裝和基板領域總監兼首席分析師Santosh Kumar近日訪談了SET總經理Pascal Metzger。通過雙方的交流，我們可以了解SET在這個充滿挑戰的行業中所面臨的機遇和挑戰。

            Santosh Kumar：您好！請您簡要介紹一下貴司及其產品和服務。

           Pascal Metzger：SET成立于1975年，總部位于法國，是全球領先的高精度倒裝芯片鍵合設備（芯片到芯片（C2C），以及芯片到晶圓（C2W））以及多功能納米壓印光刻（NIL）解決方案供應商。SET在全球范圍內的設備裝機量達到了350多臺，以其無與倫比的精度和倒裝芯片鍵合設備的靈活性而享譽全球。

          倒裝芯片鍵合設備生產線首次推出是在1981年，并在1997年成為了公司的主要研發焦點。從手動加載到全自動化，我們的鍵合設備覆蓋了各種各樣的鍵合應用。

芯片貼裝設備市場按技術細分

           SK：芯片貼裝是集成電路（IC）封裝中的關鍵工藝，涵蓋了各種應用中的所有器件。貴司芯片貼裝業務的重點市場有哪些？

           PM：顧名思義，“芯片貼裝”是指芯片的貼裝。我們的專長是朝下的倒裝芯片鍵合，可以完全控制整個鍵合過程。我們還提供朝上的芯片鍵合和取放。SET不提供引線鍵合設備。

           SK：SET是光電子和硅光子芯片貼裝設備領域的主要廠商之一。從芯片貼裝的角度來看，光電子器件封裝及組裝的主要挑戰是什么？你們?nèi)绾螒?yīng)對這些挑戰？

             PM：光電子器件封裝及組裝所面臨的主要挑戰之一在于對準/鍵合后的精度。在高速電信光纖網絡領域，傳輸信號的質量是產品性能的一個關鍵因素。在將激光對準到光纖核心時，任何大于1μm的偏差都會導致不可接受的信號損失。事實上SET能夠提供了非常適合這些市場的解決方案，特別是對于組裝精度要求小于1μm的應用。

            這涉及幾個方面的挑戰：

          （1）客戶需要的最終精度；

          （2）組件的形狀和尺寸，以及因此的處理要求，例如，不能在敏感面上產生劃痕，光學敏感面上的任何劃痕或凹坑都會嚴重影響模塊的光傳輸；

            （3）對準方法：標準的是調整對準掩膜，或者對準圖案的幾何形狀，例如激光器的脊型結構。

             為了應對這些挑戰，我們的設備提供了滿足客戶需求及其應用的多種功能，例如用于處理的機臺，以及用于對準的視覺系統等。亞微米級的鍵合后精度，以及對低粘力的實時控制，是實現這類高要求光學封裝及組裝的一大優勢。

            SK：封裝及組裝成本仍然是光子器件總成本的大頭之一，請您談?wù)劰庾悠骷貏e是硅光子器件的封裝趨勢，面臨的問題主要有哪些？

            PM：不光是成本，還有生產。對于生產，客戶需要高吞吐量。此外，作為設備制造商，我們還必須考慮所要處理的組件，以確保高組裝效率，并提供客戶要求的封裝及組裝工藝。

            考慮到設備的采購成本、維護、運營以及占地面積，我們還要為客戶維持較低的設備擁有成本。我們知道：封裝，之前是光子學領域不那么重視的部分，近年已經逐漸成為最重要的考量之一。事實上，現在我們談討的已是“先進封裝”。

             SK：晶圓到晶圓（W2W）混合鍵合已經在某些應用中實現，例如CMOS圖像傳感器（CIS）晶圓堆疊。但是，芯片到芯片（D2D）或芯片到晶圓（D2W）的混合鍵合仍處于開發階段，許多關鍵廠商都在努力中。SET在D2D/D2W混合鍵合設備方面現狀如何？從設備角度看，貴司面臨的主要挑戰是什么？如何應對？

             PM：D2W混合鍵合的挑戰是工藝中的額外步驟，鑒于芯片的小尺寸，因而包括化學機械制備（CMP）在內的芯片清潔/清潔度。去年，SET推出了NEO HB——世界上第一款專門用于D2W混合鍵合的倒裝芯片鍵合機。這項成果源于IRT Nanoelec硅光子學計劃，特別是與法國格勒諾布爾（Grenoble, France ）CEA-Leti團隊的合作。

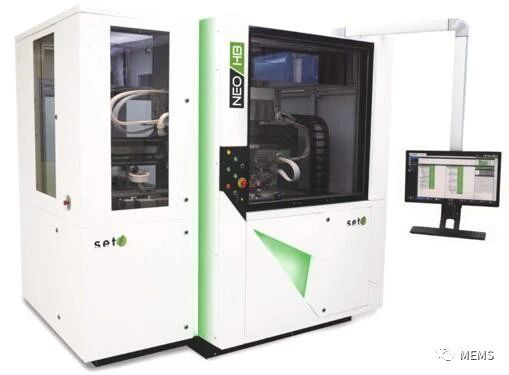

SET在2019年推出的NEO HB

            SK：5G應用的大功率射頻（RF）器件在封裝方面有哪些主要挑戰？

            PM：5G需要非常高速的組件，以便能夠在很短的時間內傳輸大量數據，如視頻和高清圖片。在組件層面，需要降低電氣連接的長度，這意味著很小的互連間距。在組裝設備方面，它要求很高的焊后精度。由于5G的大規模市場應用，因此，這也意味著這些RF組件的高吞吐量大批量生產?，F(xiàn)在，有一些設備制造商可以提供中等精度的非?？焖俚脑O(shè)備，也有一些制造商提供速度適中但精度極高的設備?，F(xiàn)在的挑戰，就是既要非?？煊忠浅＞_！

            對于先進衛星系統的某些射頻應用來說，越來越期待高精度對準（芯片和基板之間 的精度要求亞微米）。RF器件采用的典型的金對金鍵合技術在高溫條件下需要非常大的力度，而這通常無法實現高精度。即使是在高溫和大力度的條件下，SET的倒裝芯片鍵合設備也能安全、輕松地處理脆性材料，同時，它還能增強對整個循環過程中力分布的控制，從而提高鍵合精度。通過高性能熱壓和調平能力，SET使高端射頻連接成為現實，其準確度水平為射頻應用設定了新的標準。

           SK：SET的UV-NIL機臺開發現狀如何？據悉貴司正就該技術與行業伙伴展開合作。請您簡單介紹一下。

           PM：通過2000年代的歐洲NaPa和NapaNIL計劃，SET逐步開發了自己的專有技術，以及納米印刻步進機NPS300，現在已經出售給了許多研究中心。

            SK：芯片貼裝業務由少數幾家大公司主導。SET如何在這個競爭激烈的市場中維持并加強市場地位，尤其是面對來自客戶的成本壓力時。

            PM：SET專注于高精度（微米以下）倒裝芯片鍵合設備。毫無疑問，我們在這個精度水平具有一定優勢，因為在某些應用中我們的鍵合后精度已經達到了0.3 μm。我們還是大型組件組裝的全球領導者之一，例如圖像傳感器和航天組件。

            此外，我們在混合鍵合技術方面也取得了進展。作為研發設備的領導者，我們了解市場未來的需求。同時，我們也提供生產設備，例如用于混合鍵合的NEO HB和用于熱壓及回流工藝的ACCμRA Plus。

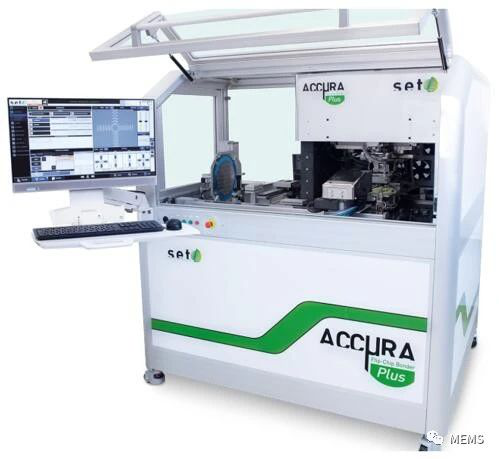

ACCμRA Plus

          SK：半導體封裝及組裝設備行業（包括芯片貼裝）正在進行整合，相關廠商通過并購（M&A）使其設備多樣化，以支持不同的業務板塊和組裝工藝。您預計這種趨勢未來會繼續嗎？它將如何影響SET的業務？

          PM：趨勢總是在變。SET非常清楚，即使資本投入非常高，但這個市場變化仍非常非常快。我們一直緊盯市場動態，始終根據客戶不斷變化的需求調整我們的設備。
