金錫熔封主要特點

   金錫熔封屬于合金燒結密封工藝的一種。該工藝使用金錫（AuSn）焊料環作為釬料，通過將溫度提升至300℃以上，使焊料熔化并經歷共晶過程（共晶溫度為280℃），將預先鍍有鎳層和鍍金層的陶瓷管殼與金屬蓋板燒結在一起，從而形成密閉的管殼腔體。金錫熔封也常被稱作低溫?zé)Y(jié)、金錫燒結密封等。

    金錫焊料在焊接強度、耐腐蝕性和抗氧化等方面表現卓越，而且在燒結過程中無需添加助焊劑，有效避免了助焊劑對集成電路芯片造成污染和腐蝕。因此，金錫焊料成為電子封裝領域應用最為廣泛的焊料之一。就封裝質量和密封可靠性而言，金錫熔封是極為重要且常用的高可靠集成電路密封方式，其焊接成品率可達99%以上。

    在常見的金系焊料當中，如金錫（80%的Au，20%的Sn，熔點280℃）、金鍺（88%的Au，12%的Ge，熔點356℃）、金硅（97%的Au，3%的Si，熔點363℃）等，Au80Sn20合金焊料的熔點相對較低，具體情況如圖1所示。密封作為封裝的最后一道工序，工藝溫度越低，對芯片質量以及之前封裝工序可靠性的影響就越小，所以Au80Sn20作為燒結密封焊料具有顯著優勢。在Au80Sn20系統中，共晶體富金一側的液相曲線斜率十分陡峭，金含量的增加會使焊料的熔化溫度迅速上升至320 - 360℃，因此在反應過程中，必須避免過多額外金元素干擾共晶反應的順利完成。

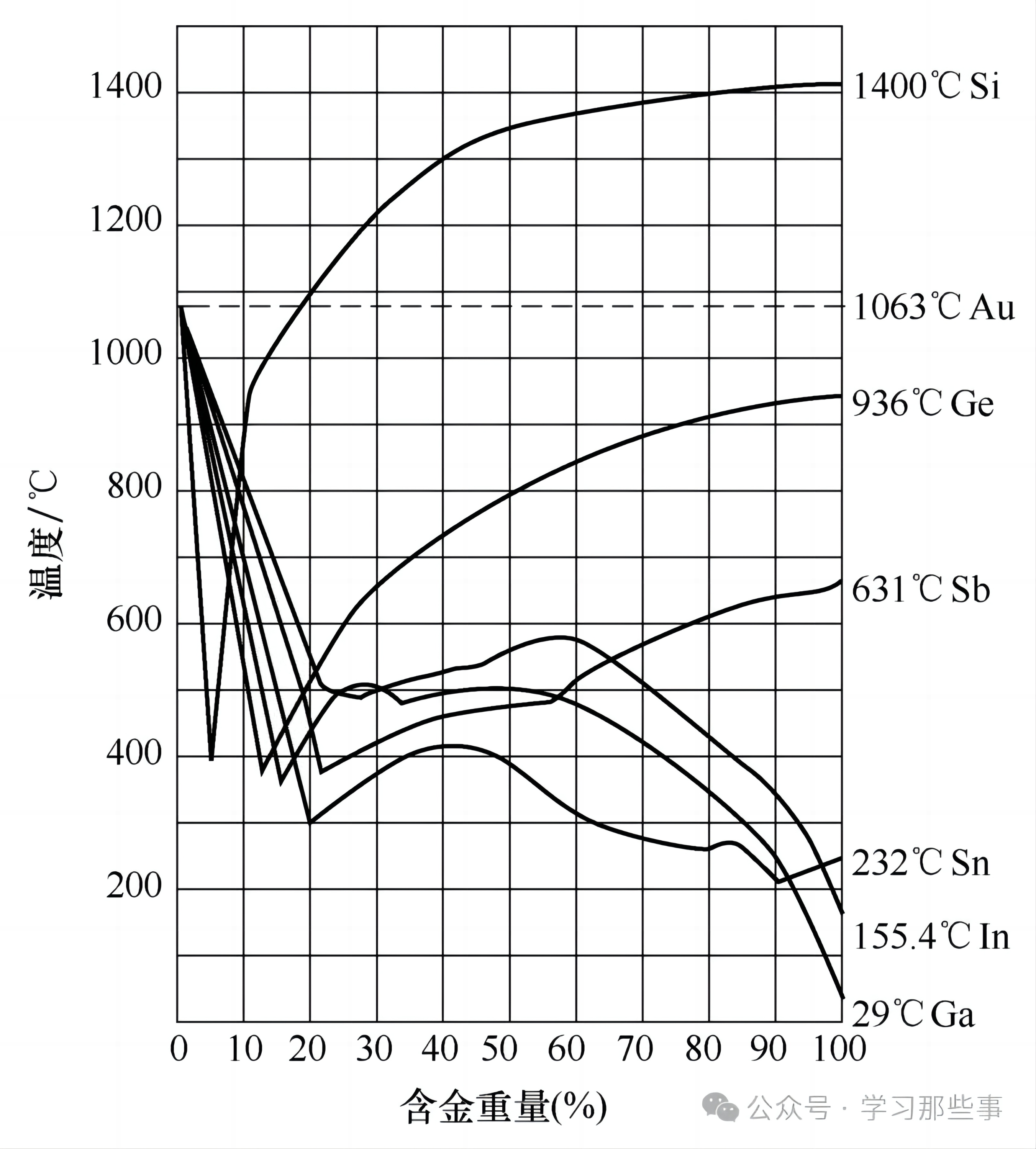

圖1 常見金系合金的熔點

焊料的潤濕性是影響焊接質量的關鍵因素，通常通過測定其潤濕角、潤濕速率或鋪展性來評估可焊性。接觸角越小，鋪展性越高，表明焊料的流散性能越好，焊接質量也就更有保障。AuSn合金焊料具有適宜的潤濕性和接觸角，其鋪展百分?jǐn)?shù)在70% - 80%之間，封裝焊接后不易出現“爬蓋”現象，焊接強度高，氣密性漏氣速率可小于1×10?3Pa·cm3/s 。

在金錫熔封工藝中，涉及的主要設備、工具、材料和氣氛包括金錫焊料環、管殼、蓋板、密封夾具、燒結爐、還原氣氛和保護氣氛等。因此，對金錫熔封的控制主要涵蓋以下幾個方面：原材料的質量控制（包括原材料的采購、檢驗與保存等環節），密封工藝過程控制（涉及操作規范性、設備穩定性、程序合法性以及環境穩定性等），密封設計及控制（如壓力施加方式、夾具的選用和更新等）。

    金錫熔封工藝在眾多高可靠陶瓷 - 金屬氣密封裝結構的集成電路和微波器件中得到廣泛應用，該工藝具有以下優勢：

1.蓋板適應性強且機械性能優勢：對蓋板厚度沒有特殊要求，封焊后機械強度高，蓋板耐壓能力強。

2.封裝材料兼容性好：對封裝材料的種類沒有限制，可伐合金、銅、鋁等材料均能實現氣密封裝。

3.封裝應力?。?/strong>只要選擇與殼體材料一致的蓋板材料，器件就能承受標準GJB548B - 2005中規定的溫度循環、機械沖擊等嚴苛使用條件。

4.耐腐蝕性能佳：無須經過任何特殊處理，就能經受鹽霧試驗，使器件可在腐蝕性氣體（或液體）環境下長期穩定運行。

熔封質量影響因素

1.溫度

    AuSn20合金焊料基于其共晶成分特性，只需很小的過熱度，就能促使合金熔化。熔化后的合金具備充足的流動性和潤濕性，可順利完成與管殼、蓋板鍍層的浸潤過程，并且合金的凝固過程同樣迅速，這使得單次密封焊接周期大幅縮短。在焊接封裝作業時，AuSn20的密封溫度通常設定在330℃左右，相較于焊料熔點高出50℃。有研究人員給出了鏈?zhǔn)綘t和真空爐燒結密封工藝的溫度曲線，具體如圖2所示。

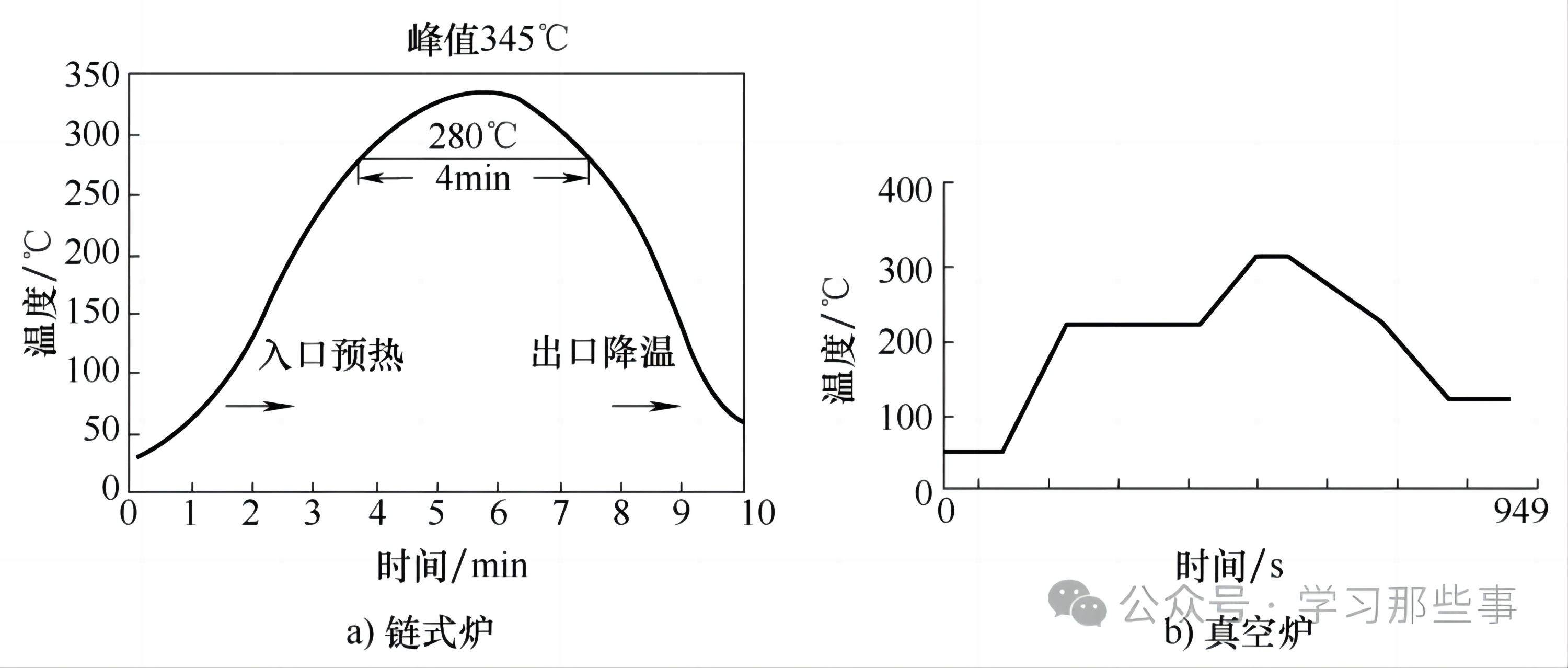

圖2 AuSn20焊料鏈?zhǔn)綘t和真空爐燒結密封工藝溫度曲線

    由圖2可知，鏈?zhǔn)綘t密封的典型加熱周期包含快速預熱期（3 - 5分鐘），以及在液相溫度以上維持的最短時間（3 - 5分鐘）；真空爐的溫度曲線則涵蓋預熱、升溫、恒溫、峰值溫度、降溫等多個階段。在實際的密封操作中，需依據電路的具體特性，靈活調節燒結峰值溫度和燒結時長。

2.保護氣體

    焊接過程中，使用保護氣體對焊接表面加以保護，能夠有效隔絕空氣和氧氣，防止焊接表面發生氧化，從而避免對焊接質量產生影響。在此情形下，保護氣氛的選擇至關重要。一般會采用真空環境，或氬氣，又或是氮?dú)夂蜌錃獾幕旌蠚怏w作為保護氣體。當使用鏈?zhǔn)椒庋b爐時，可采用氫氣和氮?dú)獍?0:10比例混合的氣體，也可以采用高純度氮?dú)狻?/span>

3.鍍層

    在Au - Sn系統里，共晶體富金一側的液相曲線斜率極為陡峭。在高于共晶組成的區域，金含量?jī)H增加3% - 5%，就能讓液相溫度從280℃急劇提升至450℃以上，這極有可能引發諸多氣密性失效問題。在密封過程中，管殼、蓋板上的鍍金層會迅速熔解到金錫焊料之中，導致焊料中的金含量出現微量增加。因此，在確保金鍍層具備足夠浸潤性和防護性的前提下，其厚度應盡可能減薄。

    然而，如果鍍鎳層不夠致密，或者厚度過薄，基材中的某些微量元素（例如Fe）就會顯著加速合金的氧化進程。析出的Fe會形成FeSn初晶，阻礙AuSn合金的流動，進而對氣密性造成不利影響 。

4. 焊料狀態

    依據AuSn合金中錫的氧化原理，空氣中的氧氣很容易與AuSn合金里的錫發生反應，生成金屬氧化物，進而在焊料環表面形成錫的氧化膜。隨著環境溫度的上升，合金分子的熱運動愈發劇烈，分子間的碰撞概率大幅增加，這無疑加快了錫的氧化速度。所以，在金錫焊料的儲存與使用過程中，務必做好抗氧化防護措施。

    在電路密封環節，焊料環表面的氧化物有一部分會溶解于AuSn合金熔液中，這會妨礙液態焊料對固體母材的浸濕，進而對封焊效果產生不良影響。由于存在濃度差，氧化物會向金屬熔液內部擴散，致使氧化膜進入焊縫，最終引發各種連接缺陷。有研究報道指出，合金中的氧含量必須控制在0.5%以下，否則很難實現良好的密封效果。

5. 蓋板狀態

管殼和蓋板的封焊區域必須保持清潔。一旦封焊區域存在玷污，其浸潤性就會顯著變差。在金錫處于熔融狀態時，玷污處會產生氣泡。在后續加熱、加壓過程中，氣泡會不斷延展直至爆破，這不僅會導致漏氣問題，還可能造成金錫焊料飛濺。

常見缺陷

金錫熔封過程中，常見的缺陷如下：

1.鍍層缺陷：表現為剝落、起皮、起泡、凹坑或腐蝕等問題，這些缺陷會影響鍍層的保護作用與焊接效果。

2.蓋板損傷：蓋板出現劃傷、擦傷或凹陷，會使基底金屬暴露，降低蓋板的防護性能，影響密封質量。

3.焊縫斷點：焊縫處存在斷點，破壞了焊縫的連續性，可能導致密封失效。

4.焊料爬蓋：焊料在蓋板上過度蔓延，可能影響器件的正常性能與外觀。

5.焊料內溢：焊料向管殼內部溢出，可能對內部電路造成污染，影響器件的電氣性能。

6.蓋板偏移：蓋板在封焊過程中發生偏移，導致密封不嚴，降低封裝的可靠性。

7.密封空洞：密封區域存在空洞，會降低焊接強度，影響氣密性。

8.水汽含量超標：封裝內部水汽含量超出標準，可能引發腐蝕等問題，縮短器件的使用壽命。
