陶瓷外殼封蓋,選擇平行縫焊or金錫焊?
首先來看看平行縫焊工藝。
平行縫焊屬于電阻焊的一種,通過電極滾輪施加壓力并傳遞脈沖電流,在蓋板與陶瓷基體的接觸面產生焦耳熱,使金屬鍍層熔融形成連續焊縫。其核心優勢在于局部加熱,整體溫升控制在200-300℃,對內部芯片的熱沖擊較小。

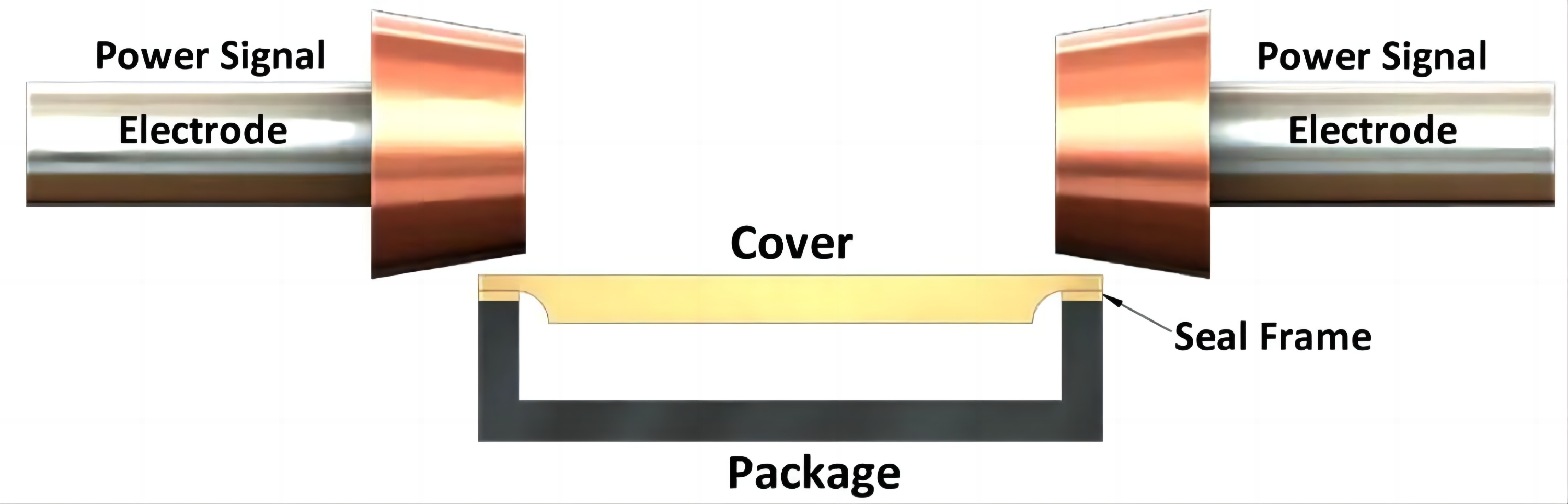

平行縫焊示意圖
平行縫焊的優勢體現在:1.低成本:設備投入低,適合批量生產。2.工藝適應性廣:可焊接矩形、圓形等規則形狀,通過工裝設計兼容不同尺寸。
當然,平行縫焊的局限性包括:焊接過程中可能破壞蓋板的鍍層,導致鹽霧環境下電化學腐蝕加劇,而且陶瓷基體也易因熱應力積累產生隱性裂紋。
再來看看金錫焊工藝。
金錫焊的原理是:以Au80Sn20共晶合金(熔點280℃)為介質,通過預成型焊片精準控制焊料用量,在真空或N2/H2混合氣體保護下實現熔融焊接。其密封性可達氦漏率<5×10?? Pa·m3/s,滿足航天級要求。

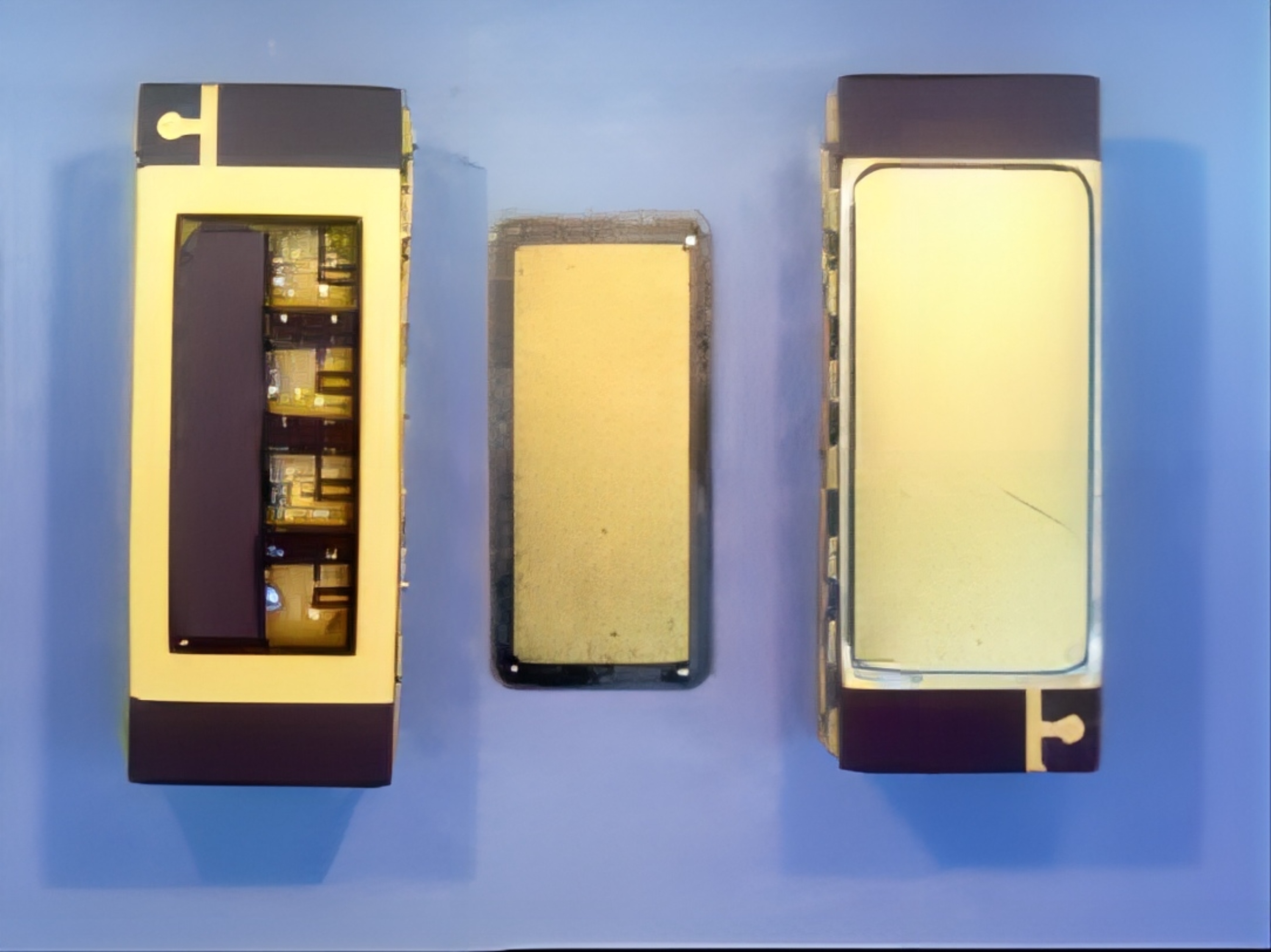

采用預成型金錫焊片進行金錫焊接
金錫焊的優勢體現在以下三個方面:1.抗腐蝕性強:焊接后保護鍍層完整,鹽霧試驗通過率高。2.熱管理能力優異:金錫合金的熱導率較高達到57 W/(m·K),適合大功率器件散熱需求。3.工藝兼容性好:可通過預成型焊片精確定位,可焊接陶瓷、可伐合金等多種材料,支持復雜結構的封裝。
金錫焊的局限性:材料成本高(金含量80%),且材料脆性大,加工難度高,常常需要控制預成型焊片用量。而且焊接溫度需達到300-350℃,可能影響內部芯片粘結膠的耐溫性,需提前驗證材料兼容性。此外,由于需精密控制焊料厚度和位置,對設備精度(如點焊機、真空爐)和潔凈度要求較高。

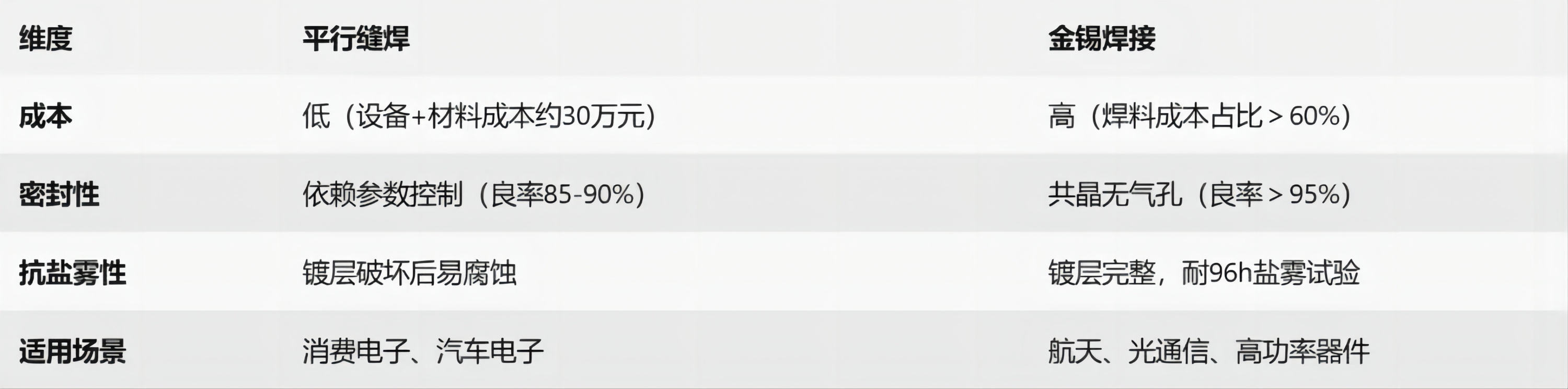

來個表格對比以下兩者的優缺點。
最后來說說結合不同場景,該優先選擇哪種焊接工藝?
若要求高氣密性、抗腐蝕性和長期可靠性(如軍工、光通信),建議采用預成型金錫焊工藝,搭配N?/H?混合氣體保護以提升潔凈度,譬如在航空航天等對可靠性要求高的場景。
若產品對成本敏感且無需極高抗鹽霧性能,優先考慮該工藝,但需優化參數以減少瓷裂風險,譬如汽車電子、消費電子等領域。
