一、為什么要做到氣密性封裝？

你的手機、電腦或者汽車里，有那么一小塊地方，藏著數以億計的微型電路，它們就像城市里的街道和橋梁，負責信息的傳遞和處理。這些電路，就是咱們常說的集成電路芯片。但你知道嗎？這些芯片其實生活在一個非常危險的環境里，每天都要面對各種看不見的水汽、灰塵、化學物質，甚至是機械沖擊。水汽就是這些“敵人”中的頭號大敵，芯片里的導線間距極小，小到幾十納米，一旦有水汽侵入，這些“胡同”里就可能建立起強大的電場，引發一系列連鎖反應，比如金屬腐蝕、短路、斷路，甚至芯片直接報廢。比如生活中常見的水汽侵入導致芯片損壞的案例。那是一個朋友的手機，不小心掉進了水里，雖然他立刻撈了出來，但幾天后手機還是莫名其妙地壞了。送去維修，師傅說是因為水汽進了芯片，導致內部短路。這事兒讓我深刻意識到，芯片的防護，真的不是小事兒。那么，怎么保護這些脆弱的芯片呢？答案就是——氣密性封裝，讓芯片能夠抵御外界環境的侵害。封裝就像是給芯片蓋房子，這座“房子”不僅要結實，還得能防水、防塵、防化學腐蝕。而氣密性封裝就能夠確保芯片在一個相對穩定、安全的環境中工作。

二、氣密性封裝材料有哪些？

究竟什么樣的材料才能做到氣密性封裝呢？其實，能達到氣密性封裝的材料并不多，主要有金屬、陶瓷和玻璃。這些材料就像是一堵堵堅不可摧的墻，把水汽、灰塵等“敵人”都擋在外面。有實驗數據顯示，采用金屬、陶瓷或玻璃封裝的氣密性封裝，其水滲透率極低，幾乎可以忽略不計。而相比之下，采用高分子樹脂密封的塑料封裝，水分子通常在數個小時內就能侵入，這差距簡直就是天壤之別。

金屬封裝在分立式芯片元器件里占了大頭，金屬材料，比如鎳、金，尤其是在軍用電子封裝方面，那更是應用廣泛。為什么軍用電子這么愛金屬封裝呢？就是因為它可靠，金屬封裝能扛得住高溫、低溫、震動、沖擊。而且，金屬封裝還能散熱，沒有好的散熱，芯片分分鐘罷工。不過，金屬封裝也不是沒有缺點。比如，它一旦封裝好了，就不能再拆開修了，這就像是你把手機屏幕用502膠水粘死了，想換個電池都難。所以，金屬封裝更適合那些一旦封裝好就很少需要維修的設備。

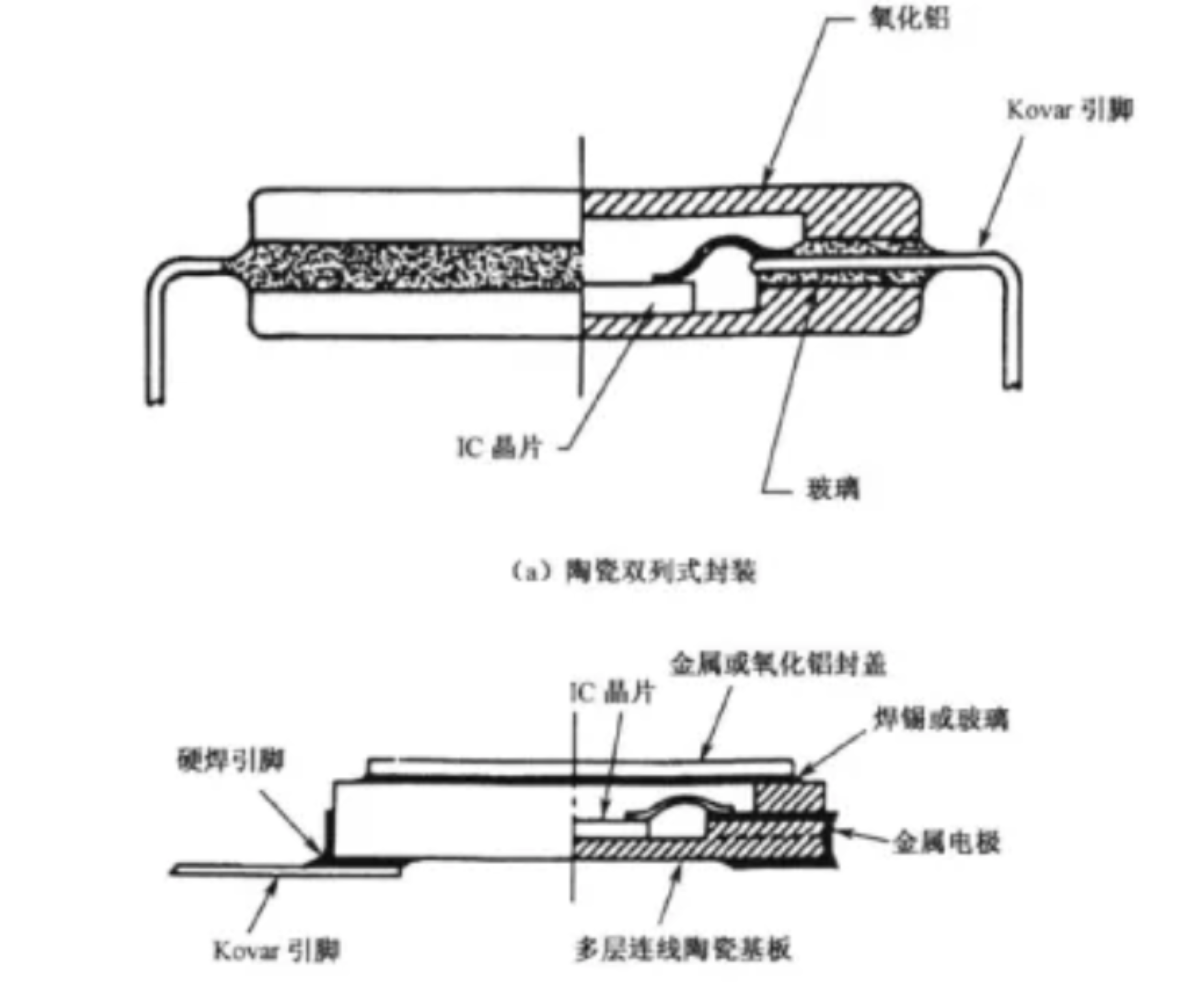

陶瓷封裝不像金屬封裝那么硬核，但勝在可靠度高、密封性好。陶瓷封裝利用了玻璃與陶瓷、金屬引腳架材料間能形成緊密接合的特性，就像是用膠水把兩塊木頭緊緊粘在一起，那叫一個嚴絲合縫。陶瓷雙列式封裝先把金屬引腳架固定在氧化鋁陶瓷基板上，再把芯片粘上去，用金線或鋁線一連，最后蓋上另一塊陶瓷板，一加熱，就密封好了。而且，陶瓷封裝還能承受高溫，這可不是所有封裝材料都能做到的。有些芯片工作起來溫度能飆到好幾百度。陶瓷封裝就不一樣了，在高溫下也能穩穩當當?shù)摹?/p>

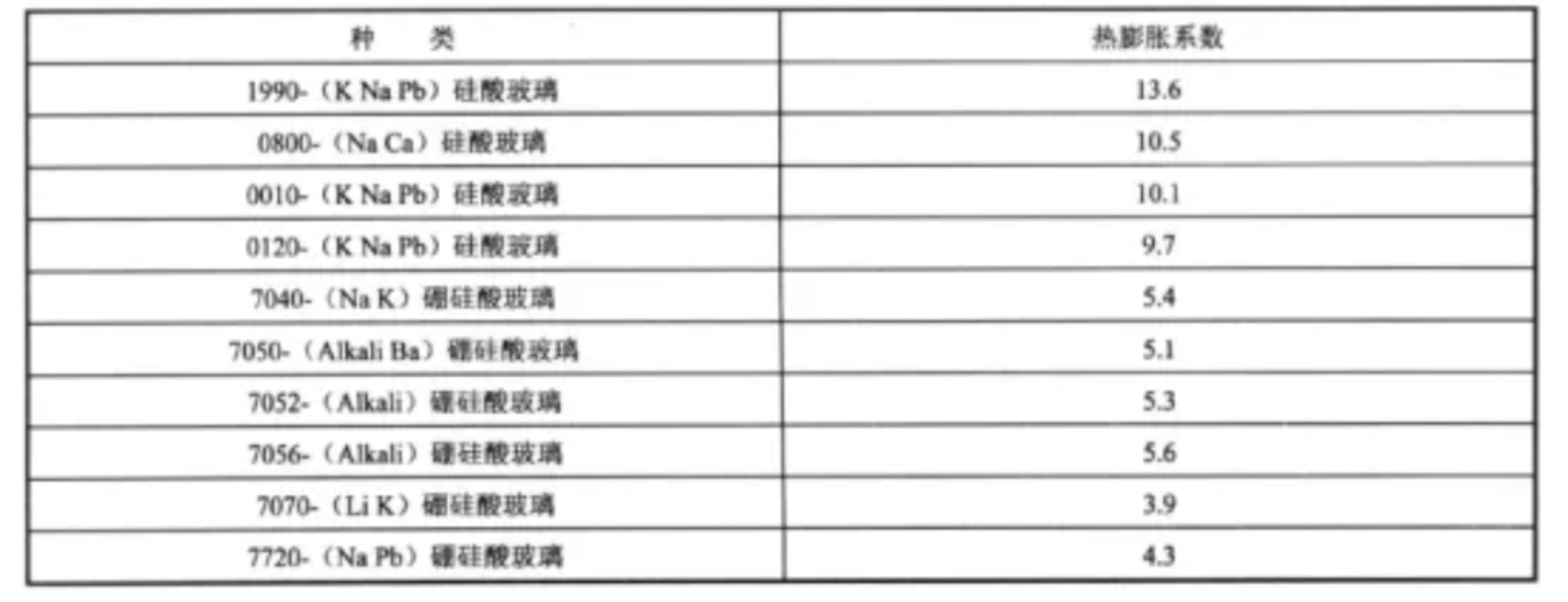

玻璃這看似普通的材料，在電子封裝里可是有著舉足輕重的地位。從真空管元器件時代開始，玻璃就是電子元器件重要的密封材料。它化學穩定性好、抗氧化性強、電絕緣性好，還能根據需要調整熱性質。在金屬密封封裝里，玻璃用來固定引腳，提供電絕緣的同時，還能形成金屬與玻璃間的密封。用玻璃把金屬引腳焊在了封裝基板上，既牢固又可靠。而且，玻璃和陶瓷材料間通常黏著性很好，但金屬與玻璃之間就不太行了。不過可以通過控制玻璃在金屬表面的潤濕能力，實現金屬與玻璃間的穩定黏結。玻璃封裝還有一個好處，就是成本相對較低。相比金屬和陶瓷封裝，玻璃封裝在材料成本上可是要親民多了。所以，在一些對成本比較敏感的應用領域，比如消費電子、汽車電子等，玻璃封裝大受歡迎。

那該怎么選呢？其實，材料選擇可是個技術活，得綜合考慮好多因素。比如，得看你的芯片工作在什么環境下，是高溫、低溫還是潮濕？得看你的芯片對散熱有什么要求，是需要快速散熱還是慢慢散熱？還得看你的成本預算是多少，是追求極致性能還是性價比？就拿金屬封裝來說吧，它雖然可靠度高，但成本也高，一旦封裝好了就不能再拆開修了，這對于一些需要頻繁維修的設備來說，可就不太友好了。所以，在選擇金屬封裝之前，得好好想想設備是不是真的需要這么高的可靠度？陶瓷封裝雖然可靠度高、密封性好，但成本也不低。而且，陶瓷封裝的工藝也比較復雜，得經過好多道工序才能完成。所以，在選擇陶瓷封裝之前，得看預算是不是足夠支撐這么復雜的工藝？玻璃封裝雖然成本低、工藝簡單，但可靠度和密封性可能就不如金屬和陶瓷封裝了。所以，在選擇玻璃封裝之前，得評估設備對可靠度和密封性的要求是不是真的那么高？

三、氣密性封裝背后的原理

以水汽侵入芯片為例，這主要是通過擴散和滲透兩種方式。擴散，就是水汽分子從高濃度區域向低濃度區域移動，就像咱們聞到的香味會從廚房飄到客廳一樣。而滲透，則是水汽分子通過材料的微小孔隙或裂縫進入芯片內部。氣密性封裝來說能夠有效地阻止水汽的擴散和滲透。金屬、陶瓷和玻璃這些材料，它們的分子結構緊密，幾乎沒有孔隙或裂縫，所以水汽很難侵入。而且，這些材料還具有良好的化學穩定性，不會與水汽發生反應，從而進一步保護了芯片的安全。除了防止水汽侵入外，氣密性封裝還能防止其他有害物質的侵入，比如灰塵、化學物質等。這些有害物質一旦侵入芯片內部，同樣會對芯片造成嚴重的損害。所以，氣密性封裝就像是芯片的“全能保鏢”，全方位地保護著芯片的安全。

四、氣密性封裝的應用與實例

氣密性封裝的應用非常廣泛，幾乎涵蓋了所有需要高可靠性的電子設備。比如，咱們的手機、電腦、汽車電子、航空航天設備、醫療設備等等，都離不開氣密性封裝。

以手機為例，現在的手機功能越來越強大，但體積卻越來越小。這就要求芯片必須更加緊湊、更加高效。而氣密性封裝，正是實現這一目標的關鍵技術之一。通過氣密性封裝，手機芯片能夠在有限的空間內實現更高的性能和更低的功耗，同時還能抵御外界環境的侵害，確保手機的穩定運行。

再比如汽車電子。汽車是一個復雜的系統，里面充滿了各種電子設備和傳感器。這些設備和傳感器需要在惡劣的環境下工作，比如高溫、低溫、潮濕、震動等。而氣密性封裝，正是保護這些設備和傳感器免受環境侵害的重要手段。通過氣密性封裝，汽車電子設備能夠在各種惡劣環境下穩定工作，確保汽車的安全和性能。

五、氣密性封裝與芯片可靠性的關系

隨著芯片技術的不斷發展，芯片的尺寸越來越小，封裝的要求也越來越高。這就要求氣密性封裝技術必須不斷創新和改進，以滿足更高的性能要求。另外，氣密性封裝的成本也是一個不容忽視的問題。金屬、陶瓷和玻璃等材料雖然性能優異，但成本也相對較高。這就限制了氣密性封裝在某些領域的應用。所以，如何在保證性能的同時降低成本，是氣密性封裝技術未來發展的重要方向之一。

“沒有氣密性封裝，就沒有高可靠性的芯片?！笨煽啃允呛饬啃酒阅艿闹匾笜酥?。一個可靠的芯片，不僅能夠在各種環境下穩定工作，而且壽命也會更長。而氣密性封裝，正是提高芯片可靠性的關鍵技術之一。通過氣密性封裝，芯片能夠抵御外界環境的侵害，減少因水汽、灰塵、化學物質等引起的故障和損壞。這將大大提高芯片的可靠性和穩定性，延長芯片的使用壽命。而且，氣密性封裝還能提高芯片的抗干擾能力。在復雜的電子環境中，芯片很容易受到各種電磁干擾的影響。而氣密性封裝能夠有效地屏蔽這些干擾信號，確保芯片的正常工作。
