引言

電子封裝技術在近年來發展迅速，從單純提供保護功能轉變?yōu)橄到y(tǒng)性能的關鍵因素。本文探討電子封裝的戰略發展方向，重點介紹正在塑造其未來的挑戰和創新[1]。

1電子封裝的演變

傳統電子封裝主要服務于保護功能，包括機械保護（處理和穩定性）、環境保護（防潮、密封性和防腐蝕）以及熱保護（散熱、熱沉和熱點減少）。然而，在先進封裝方法中，這種重點已經發生了顯著變化。

現代先進封裝更注重"服務"而非僅僅"保護"?，F(xiàn)代封裝必須高效地實現芯片之間的電氣連接，有效地供電，并提供穩定的測試和集成平臺。這種轉變代表了行業對封裝看法的根本變化——從必要的開銷轉變?yōu)橄到y(tǒng)性能的關鍵推動因素。

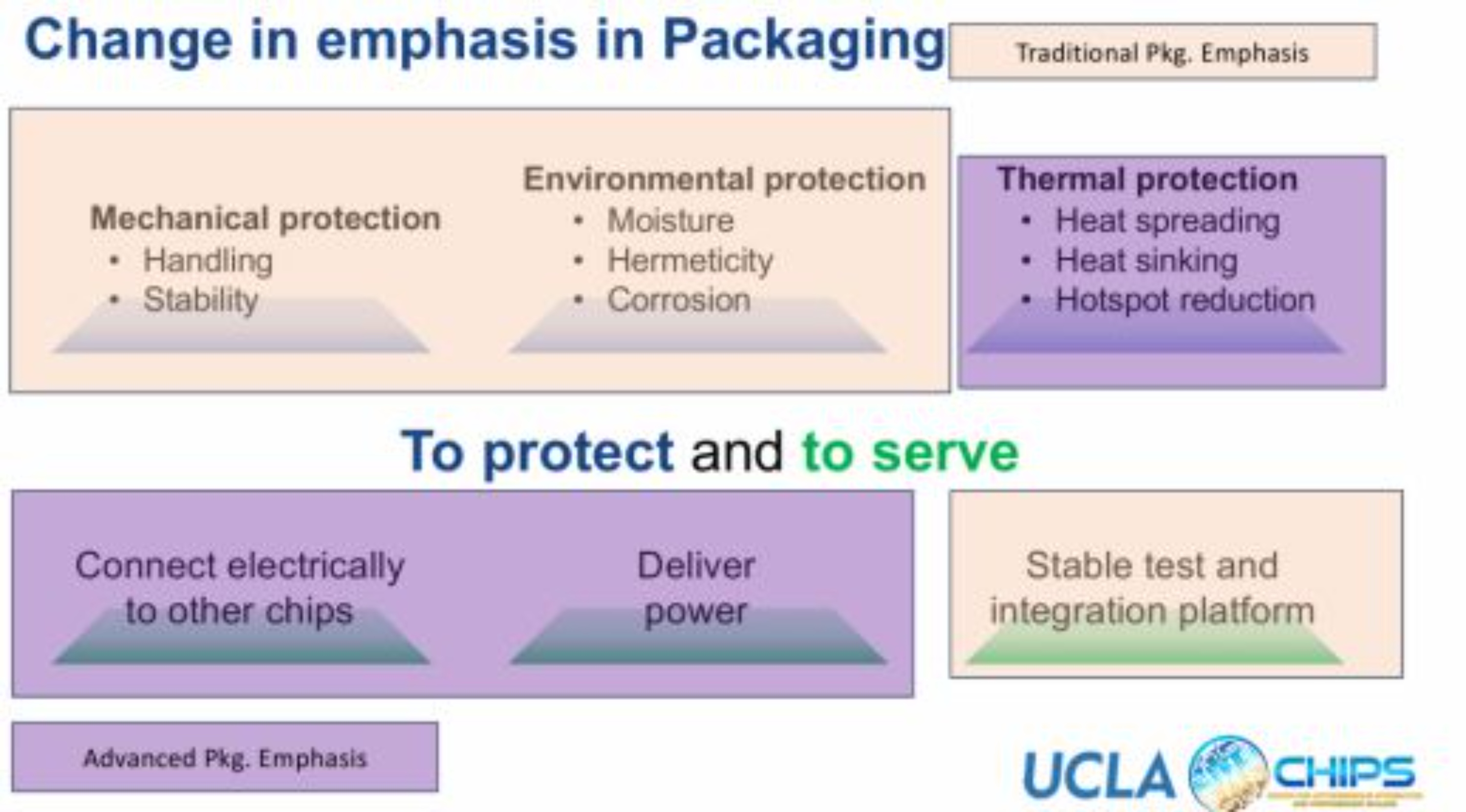

圖1：封裝優先事項從主要保護功能到性能提升功能的根本轉變。

2現代電子系統的日益增長的挑戰

現代電子系統面臨幾個關鍵挑戰。隨著系統變得更加復雜，需要更多相互連接的芯片以實現各種功能。最大的挑戰之一是管理處理器均勻訪問大型內存池的帶寬和延遲。

雖然晶體管在半導體層面繼續縮小，但芯片尺寸實際上在增加。這造成了一個悖論，即最先進的芯片在物理上變得更大，盡管各個組件更小。

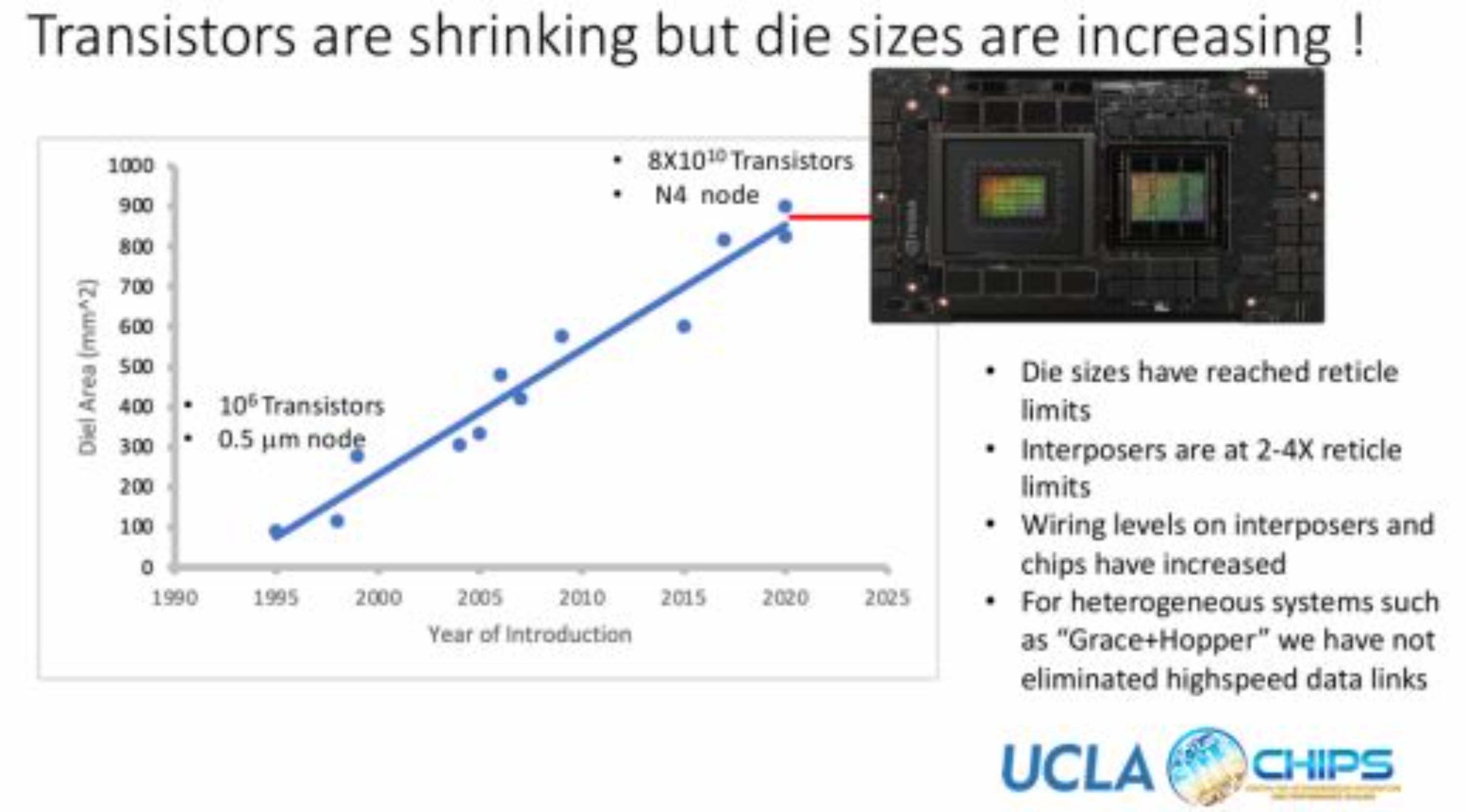

圖2：芯片尺寸增加與晶體管微型化的反直覺趨勢，突出了封裝技術面臨的挑戰。

芯片尺寸已經達到光刻reticle限制，而interposer（連接多個芯片的硅基底）已經增長到這些限制的2-4倍。interposer和芯片上的布線層數量大幅增加，增加了復雜性。即使在像NVIDIA的"Grace+Hopper"這樣的異構系統中，組件之間的高速數據鏈接仍然是必需的。

3 AI系統中的內存瓶頸

人工智能應用對封裝技術提出了極高要求。神經網絡是AI的核心，而其準確性需要極深的架構和許多隱藏層。例如，殘差網絡（ResNet）可以擁有超過1,000層，每層都需要大量計算資源。

神經網絡中的關鍵操作是向量乘法，特別是乘累加（MAC）功能。由于輸入、權重和輸出的位精度經常超過16位，計算復雜度變得極高。

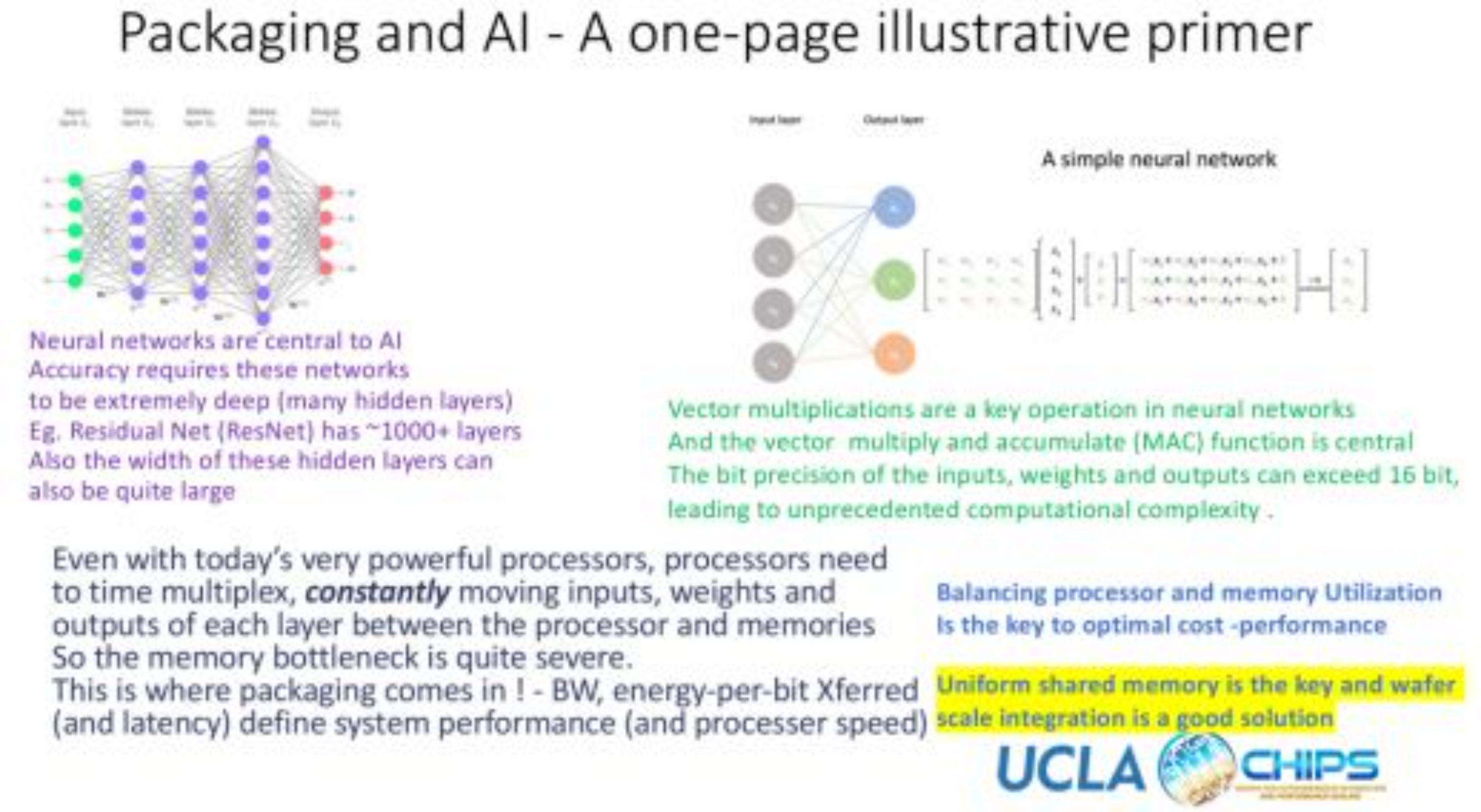

圖3：神經網絡如何運作，以及為什么對內存帶寬和計算資源產生巨大需求。

即使使用今天強大的處理器，系統也必須不斷地在處理器和內存之間移動輸入、權重和輸出，造成嚴重的內存瓶頸。這正是封裝創新變得關鍵的地方——處理器和內存之間的帶寬、每比特傳輸能耗和延遲決定了系統性能。統一共享內存訪問是關鍵，而晶圓級集成提供了一個有效解決方案。

4  I/O挑戰：為什么芯片仍然很大

將信號從一個芯片傳輸?shù)搅硪粋€(gè)芯片在功率、面積和復雜性方面代價高昂。現代芯片面臨多項限制：芯片到板的連接數量有限，板上的布線數量有限，運行在更高頻率的復雜I/O電路，易出錯的通信，必須作為傳輸線處理的板級布線，以及由于低質量PCB布線導致的信號損失。

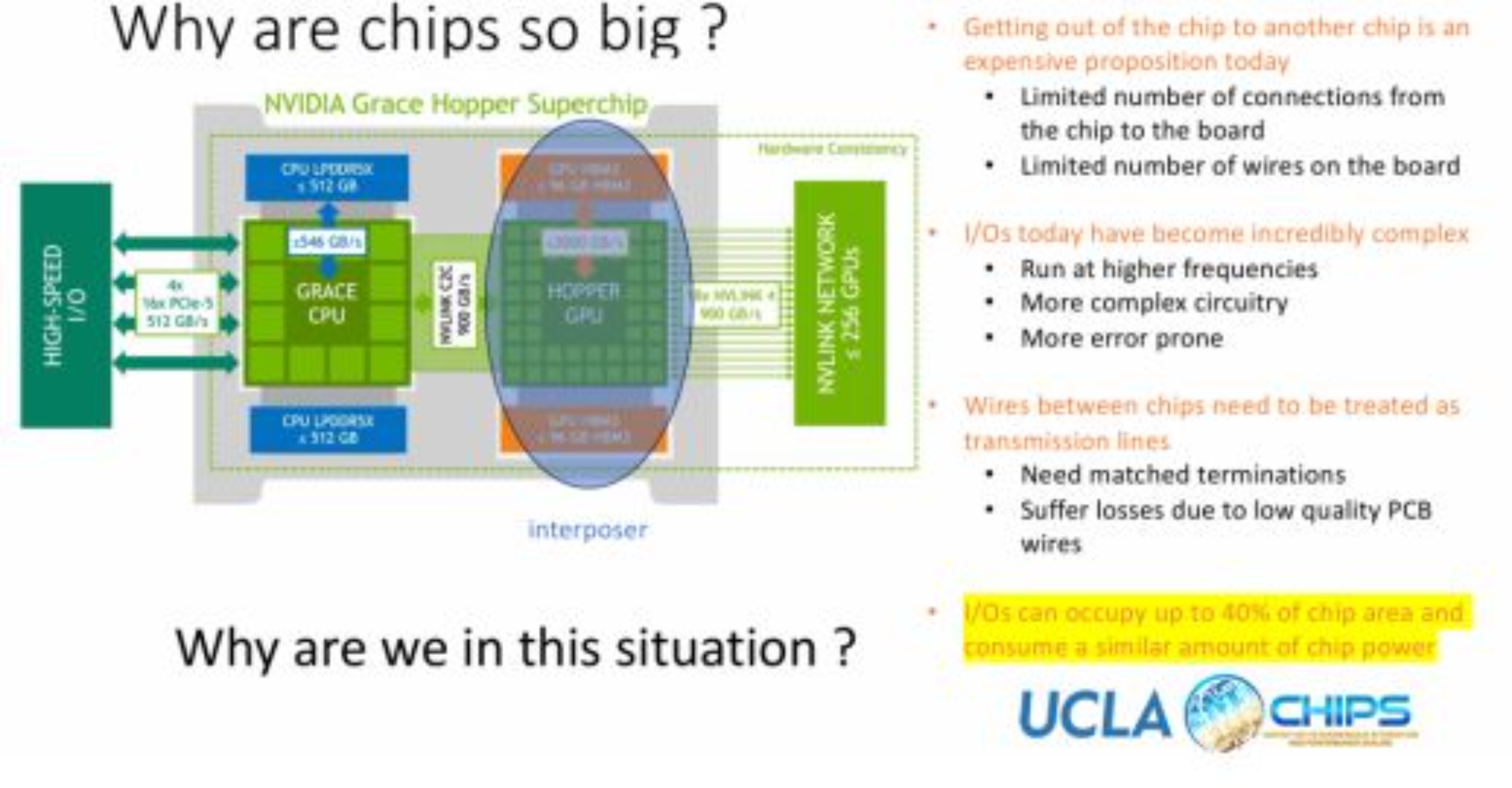

圖4：現代芯片到芯片通信的復雜性，高速I/O占用高達40%的芯片面積并消耗類似比例的功率。

I/O電路可占據高達40%的芯片面積并消耗類似比例的芯片功率，這是系統設計中的主要低效環節。這解釋了為什么芯片制造商傾向于制造更大的芯片——芯片"逃脫"與另一個芯片通信的成本如此之高，以至于在單個芯片上保留更多功能通常更有效率。

5 硅和封裝的縮放

封裝技術越來越多地借鑒硅制造技術。趨勢顯示從基于焊料的鍵合到更先進的技術如熱壓鍵合（TCB）和混合鍵合的明確發展。

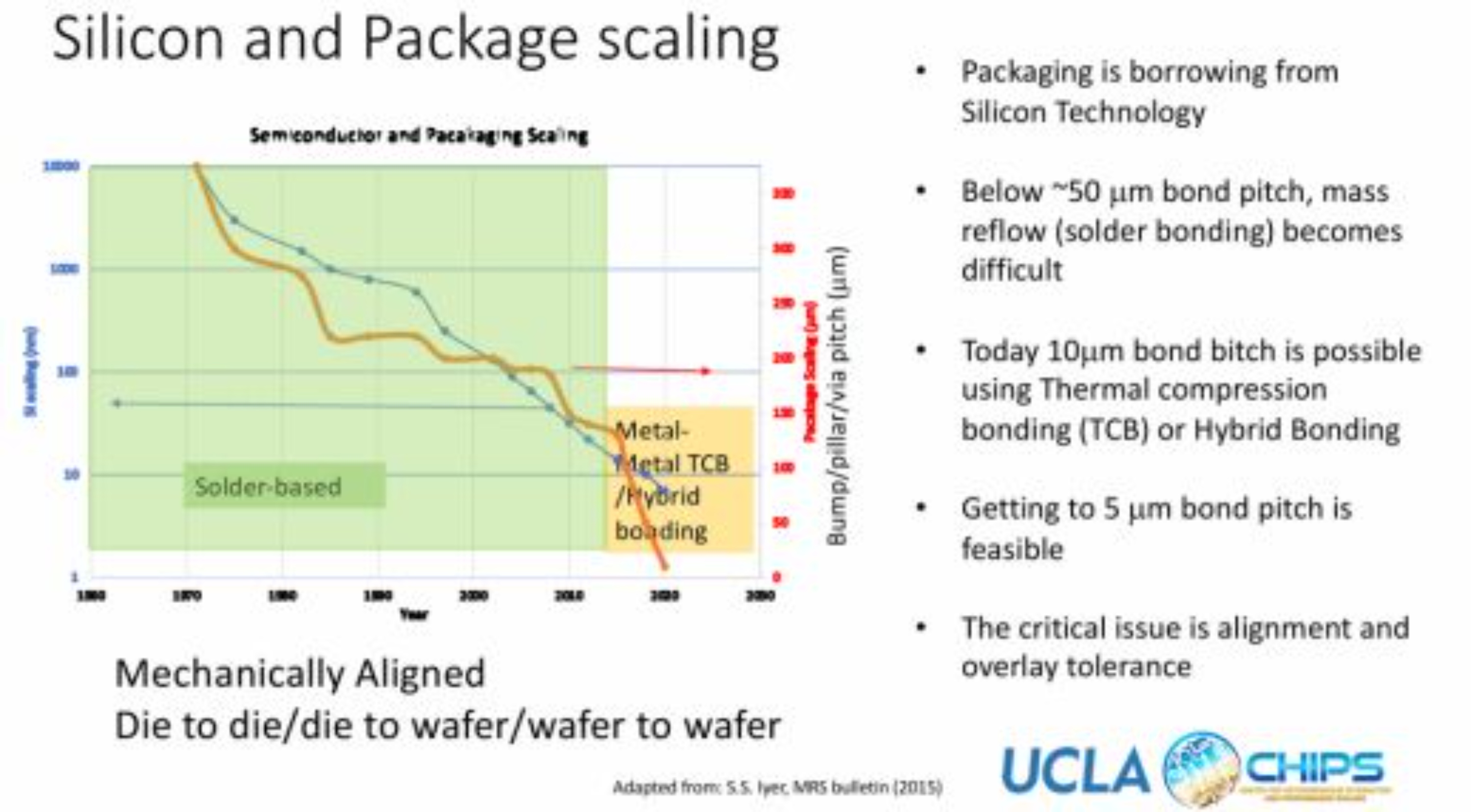

圖5：封裝互連密度如何隨時間演變，現代鍵合技術實現了更精細的連接間距。

在約50微米鍵合間距以下，傳統的批量回流（焊料鍵合）變得困難。目前，使用TCB或混合鍵合可實現10微米鍵合間距，而5微米鍵合間距在不久的將來也可實現。關鍵挑戰是在組件之間實現精確的對準和疊加公差。

6 需要解決的三個關鍵問題

電子封裝行業必須解決三個基本挑戰：制造更小的芯片以提高良率——將大芯片分割成更小的chiplet可顯著提高制造良率；改善芯片之間的通信（處理器到處理器和處理器到內存）；以及在不產生過多開銷的情況下緊密連接大量chiplet。

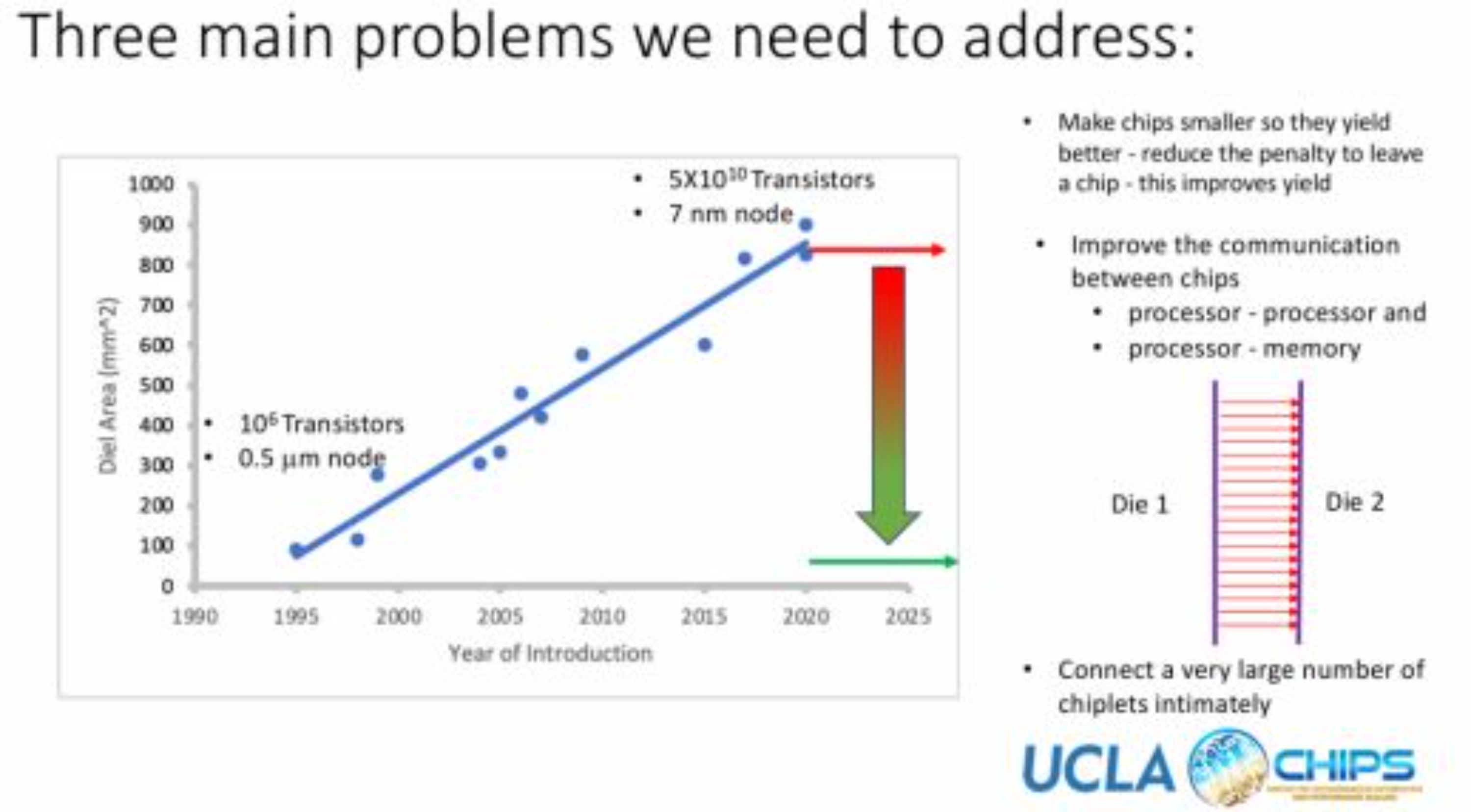

圖6：先進封裝必須克服的三個關鍵挑戰，以實現下一代電子系統。

7 Chiplet的興起

Chiplet不僅僅是一個小芯片，而是代表了系統設計的范式轉變。Chiplet作為芯片設計中IP模塊的硬件等效物。Chiplet不能獨立運行，而是需要連接到其他chiplet以形成完整系統。Chiplet本質上是異構的，在節點技術、材料、功能、電壓域和時鐘速度等方面各不相同。Chiplet可以并排組裝或以3D堆疊方式組裝，或兩者兼而有之。Chiplet需要高效通信且開銷最小，廣泛采用需要開放標準以確保互操作性。

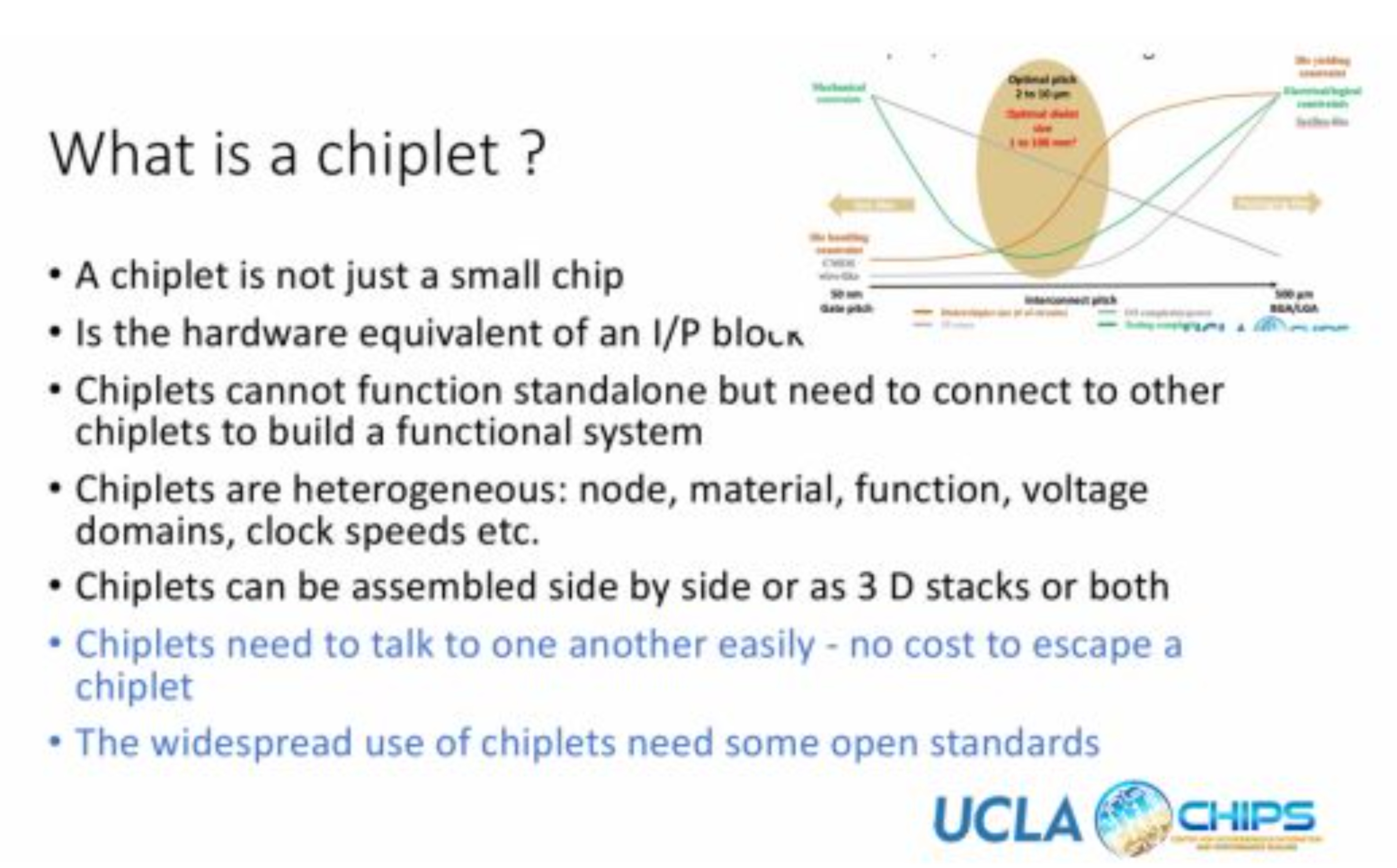

圖7：chiplet的關鍵屬性，并展示了指導最佳chiplet設計的技術約束。

8 利用精細間距互連簡化通信

隨著互連間距變得更精細且芯片放置更靠近，通信協議可以大幅簡化。不需要復雜的傳輸線電路與阻抗匹配和信號調節，簡單的RC（電阻-電容）導線連接即可。

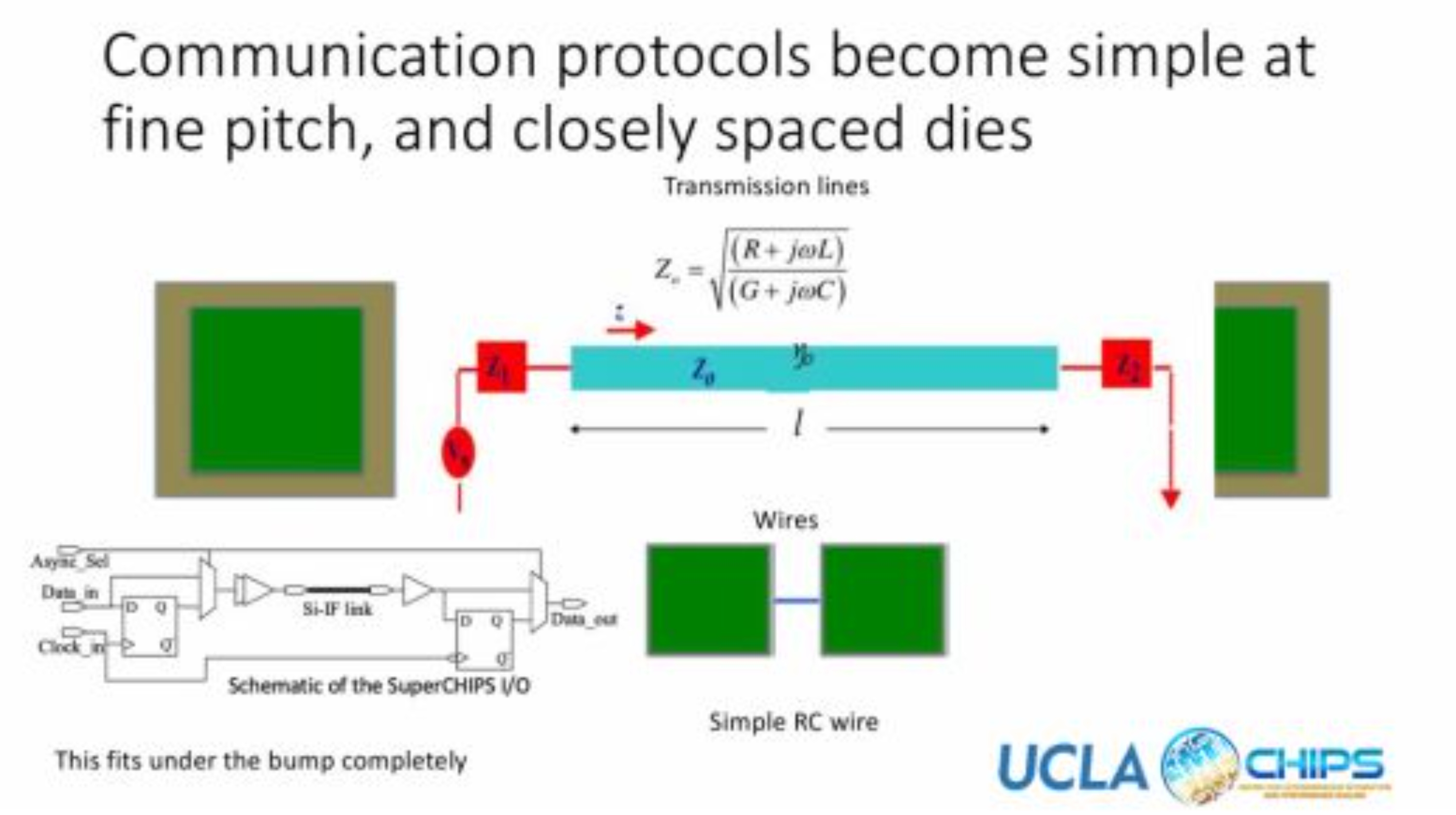

圖8：精細間距互連如何實現簡化的芯片到芯片通信協議，減少功率和面積開銷。

這種簡化對系統設計具有深遠影響。曾經消耗大量芯片面積和功率的復雜I/O電路可大大減少或完全消除。UCLA CHIPS演示的SuperCHIPS I/O協議完全適合連接凸點下方，使芯片到芯片通信幾乎與片上通信一樣高效。

9 封裝簡化和現代化

當前的封裝方法變得越來越復雜，具有多個層次結構和許多異質材料。這種復雜性在可靠性、熱管理、供電、測試和制造方面帶來挑戰。

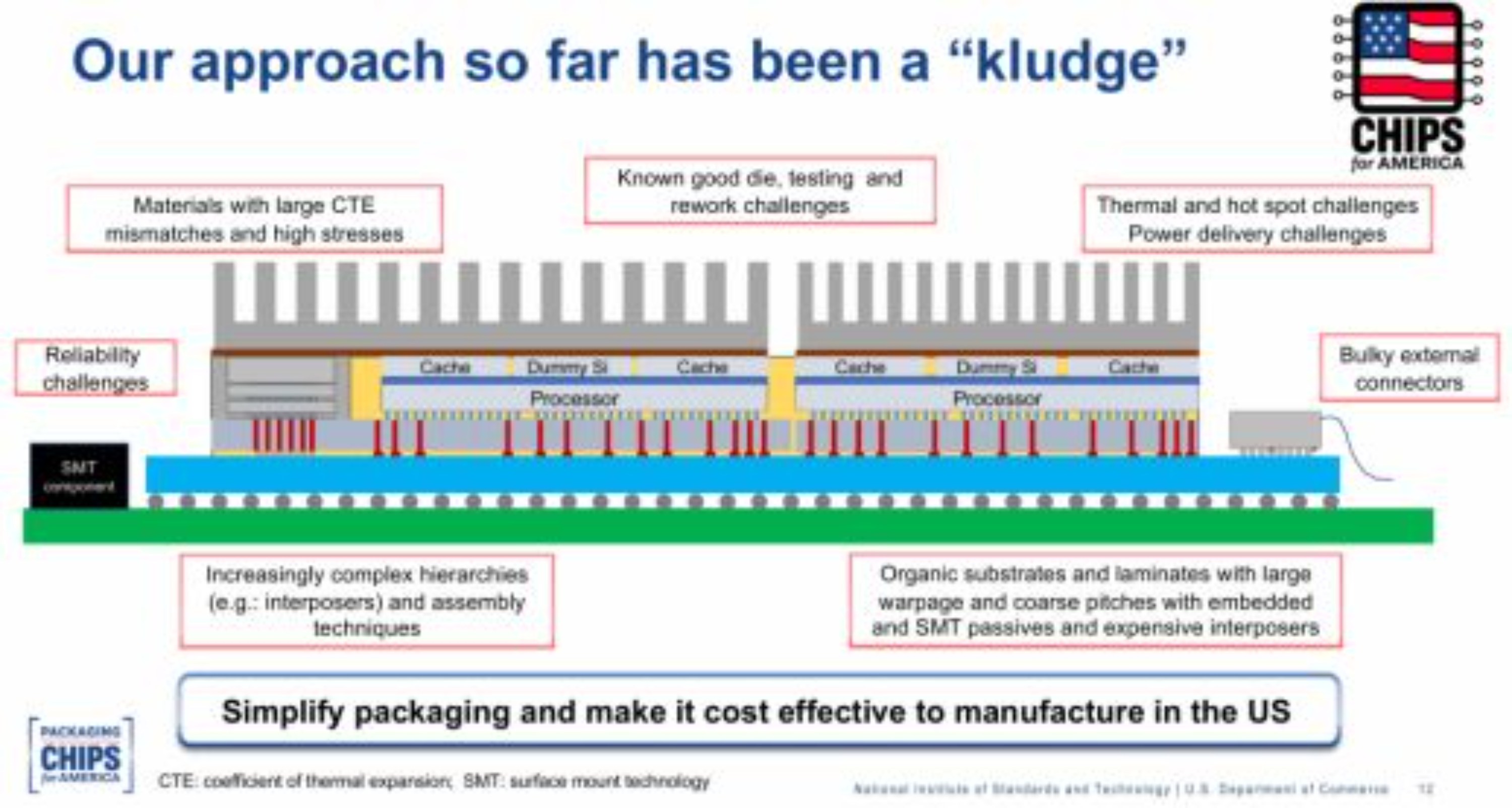

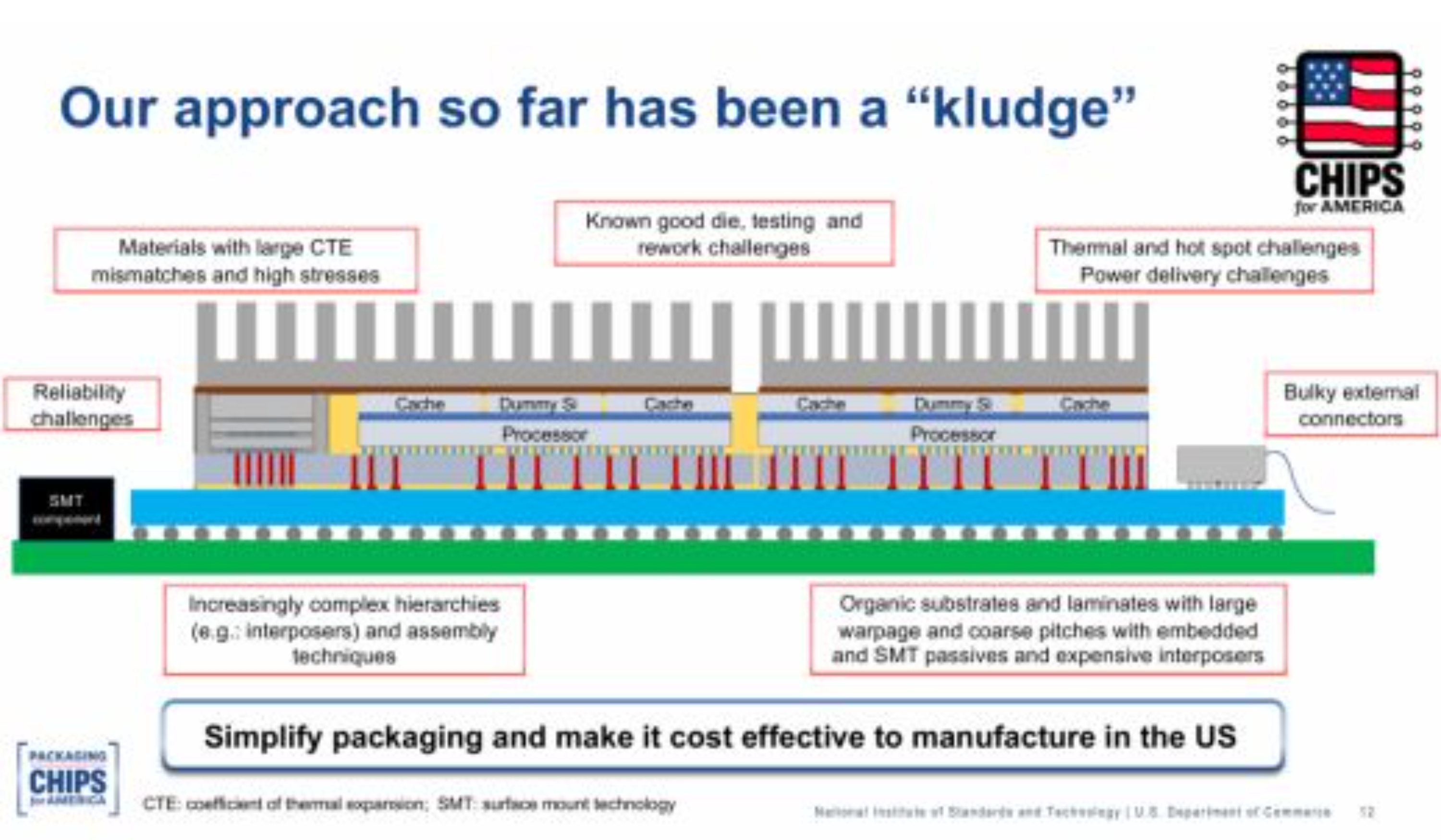

圖9：當前復雜封裝方法的眾多問題，包括CTE不匹配、可靠性問題和制造挑戰。

行業需要簡化封裝，同時使其在國內制造具有成本效益。建議的替代方案是通過封裝簡化和模塊化實現縮減。

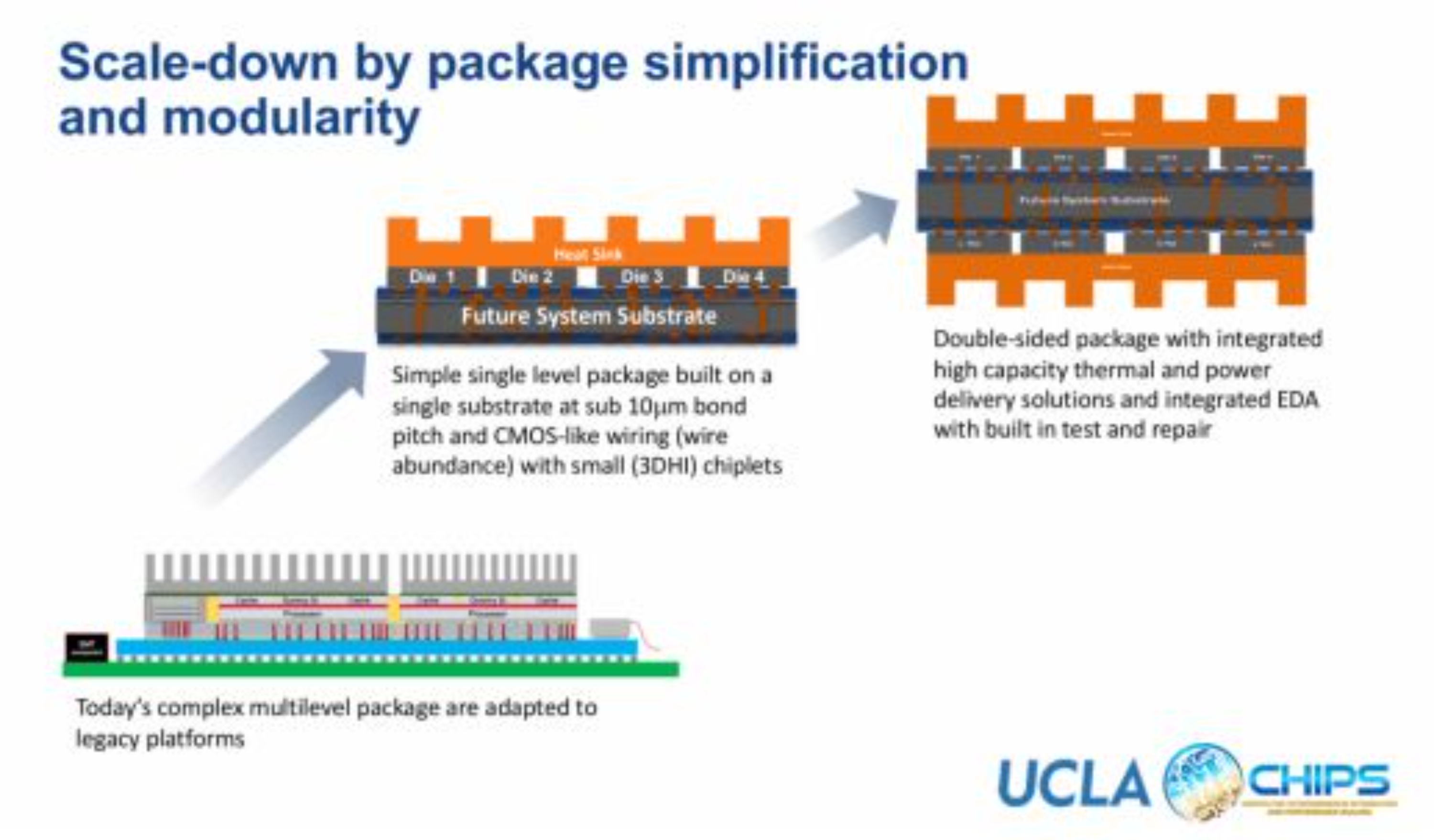

圖10：簡化封裝設計的愿景，在減少復雜性和制造挑戰的同時保持性能。

這一愿景包括：在單一基底上構建的簡單單層封裝，具有低于10微米的鍵合間距和類似CMOS的布線；具有集成高容量熱和供電解決方案的雙面封裝；以及具有內置測試和修復能力的集成設計自動化。

10NAPMP方法：縮減和擴展

美國國家先進封裝制造計劃（NAPMP）提出了推進封裝技術的兩方面方法。

圖11：NAPMP對先進封裝的綜合方法，包括縮減、擴展和集成策略。

該方法包括：通過將封裝特征縮小到接近單片級別來實現縮減，使封裝特征接近單片CMOS芯片頂層特征，將芯片連接到封裝的間距接近芯片上的最終通孔間距，并將芯片間距離減少到接近單片芯片上IP模塊之間的間距。擴展涉及增加封裝上緊密連接的芯片數量，容納更緊密堆疊的異構芯片，解決供電、熱散發和外部連接挑戰，以及為多樣化的chiplet開發標準。最后，該方法旨在通過設計類似于單片芯片的chiplet和子組件，以及不受限制地混合節點、材料和技術，模糊單片芯片和異構封裝之間的界限。

11 先進制造技術

實現先進封裝的愿景需要制造工藝的創新。幾項關鍵技術正在實現這一轉變。

先進封裝的光刻需求與CMOS器件制造有顯著不同。

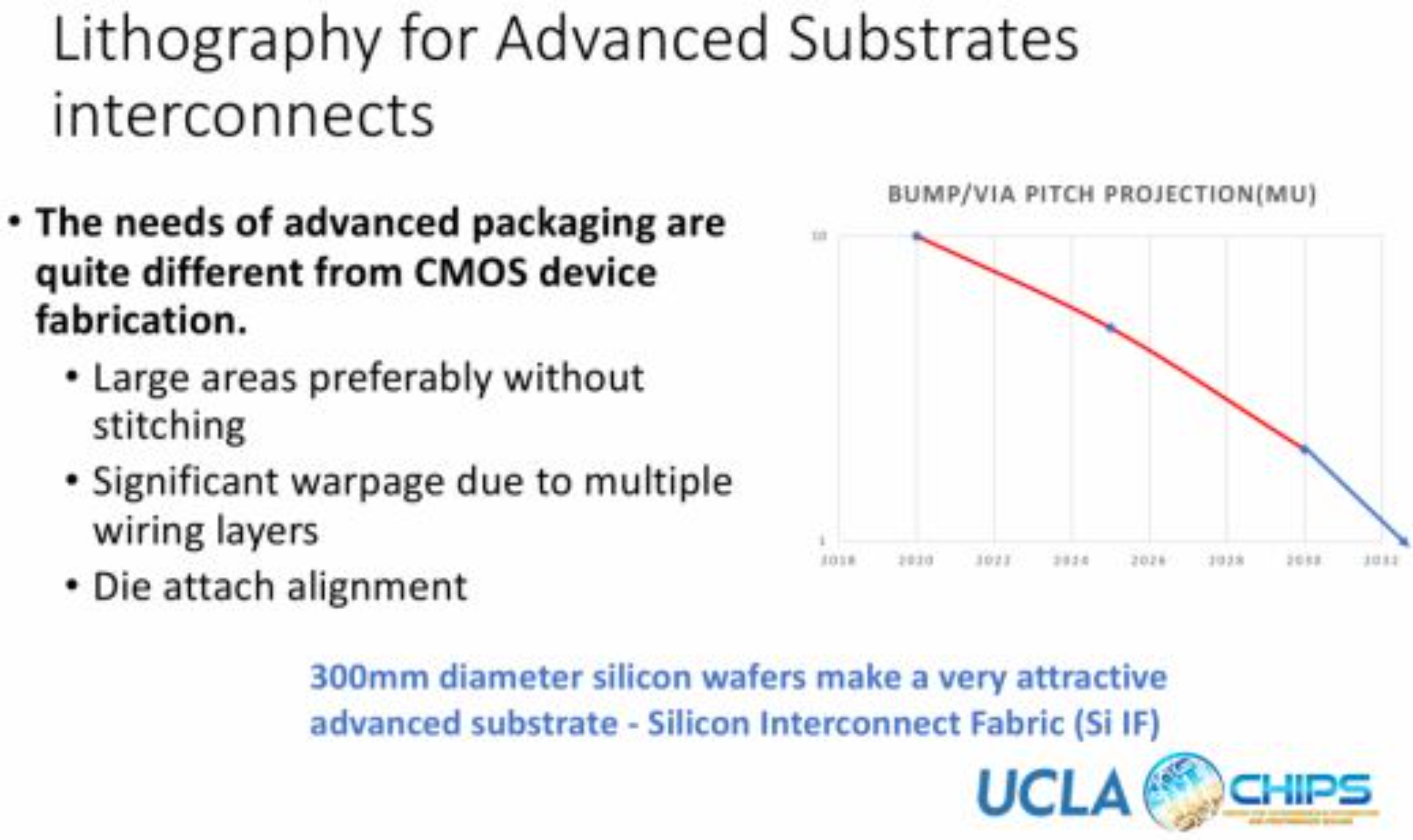

圖12：先進基底的專用光刻要求，并預測了到2032年的互連間距縮放。

主要要求包括：不需要拼接的大面積圖形制作，處理由多層布線導致的顯著翹曲，以及精確的芯片附著對準。300毫米直徑的硅晶圓是非常有吸引力的先進基底——硅互連fabric（Si-IF）方法利用標準硅制造基礎設施進行封裝。

對于以精細間距將chiplet連接到基底，熱壓鍵合提供了一種可行方法。

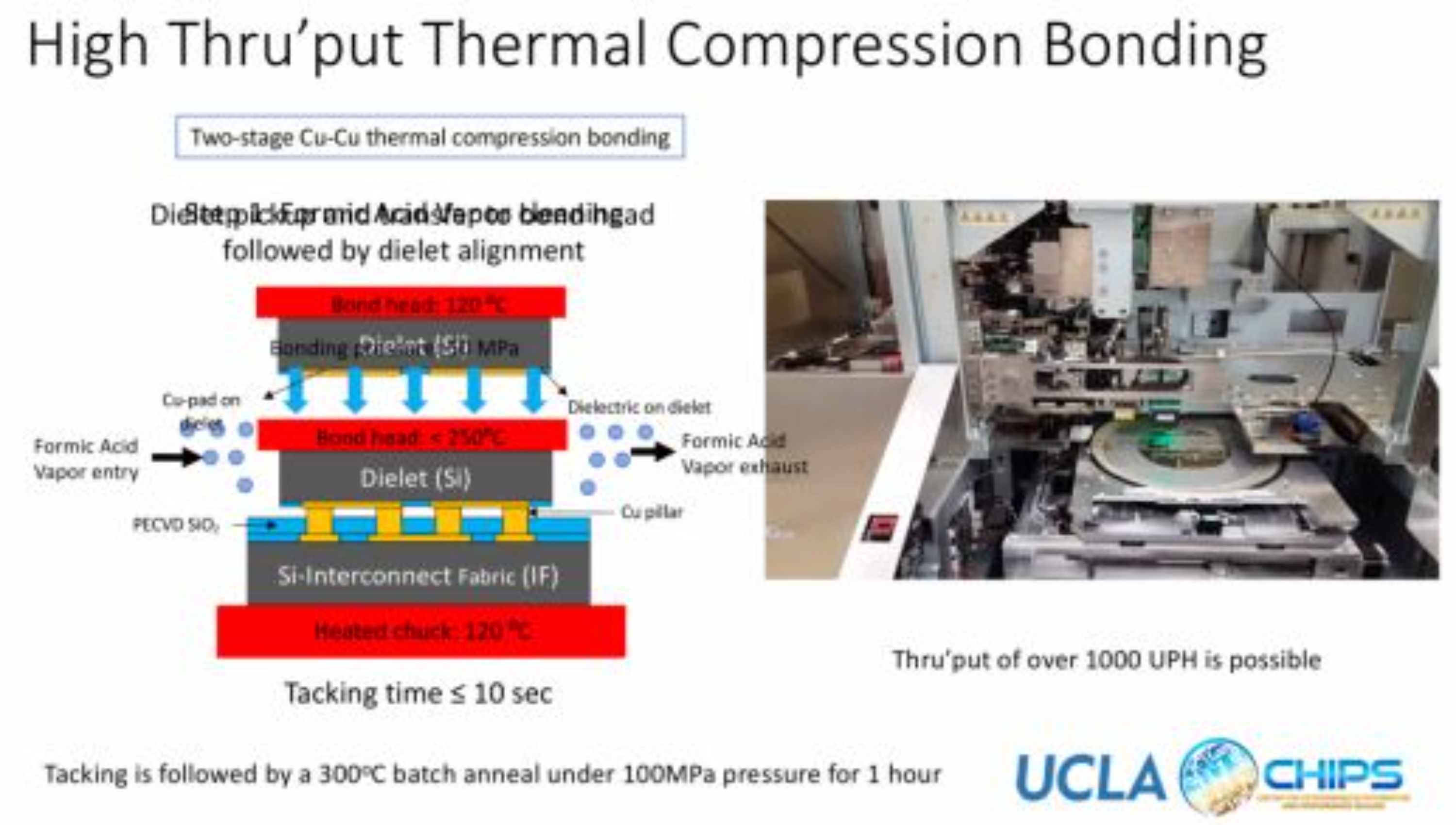

圖13：用于將chiplet附著到硅基底的兩階段銅對銅熱壓鍵合工藝，實現精細間距連接。

該工藝包括：甲酸蒸氣清潔后精確對準dielet，在較低溫度（120°C）下初始粘合約10秒，然后在300°C下以100MPa壓力進行1小時的批量退火。這種方法使每小時可處理超過1000個單元，使精細間距assembly在經濟上可行。

創建完整系統需要將多個chiplet組裝到基底上。

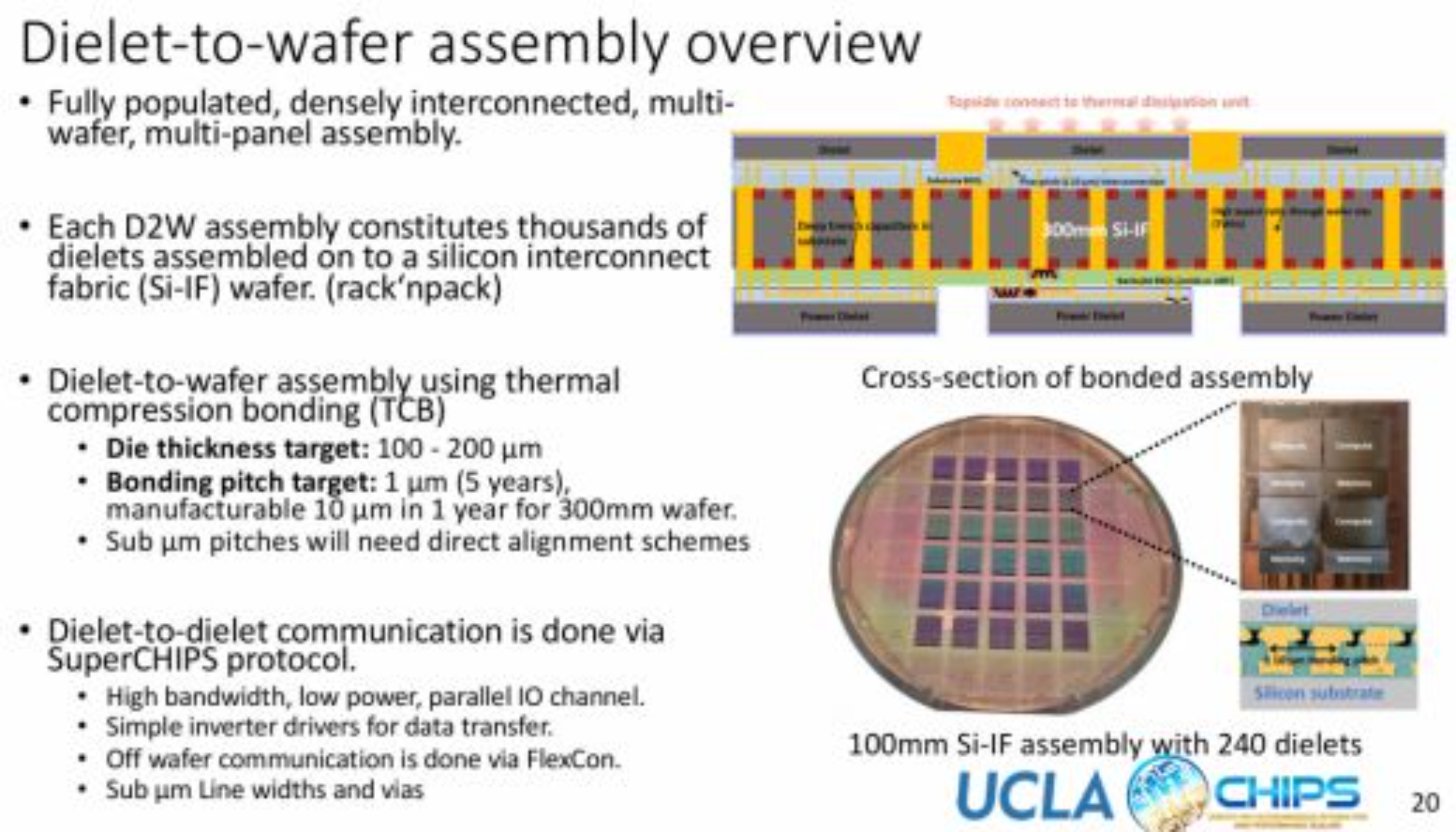

圖14：帶有240個dielet的100毫米硅IF assembly，并展示了鍵合assembly的橫截面。

這種方法實現了：完全填充、密集互連的多晶圓、多面板assembly；在硅互連fabric晶圓上組裝數千個dielet；100-200微米的芯片厚度目標；從10微米開始并發展到1微米的鍵合間距目標；以及通過SuperCHIPS協議的dielet到dielet通信。

12 熱管理挑戰

隨著系統變得更加集成和強大，熱管理面臨日益增長的挑戰。

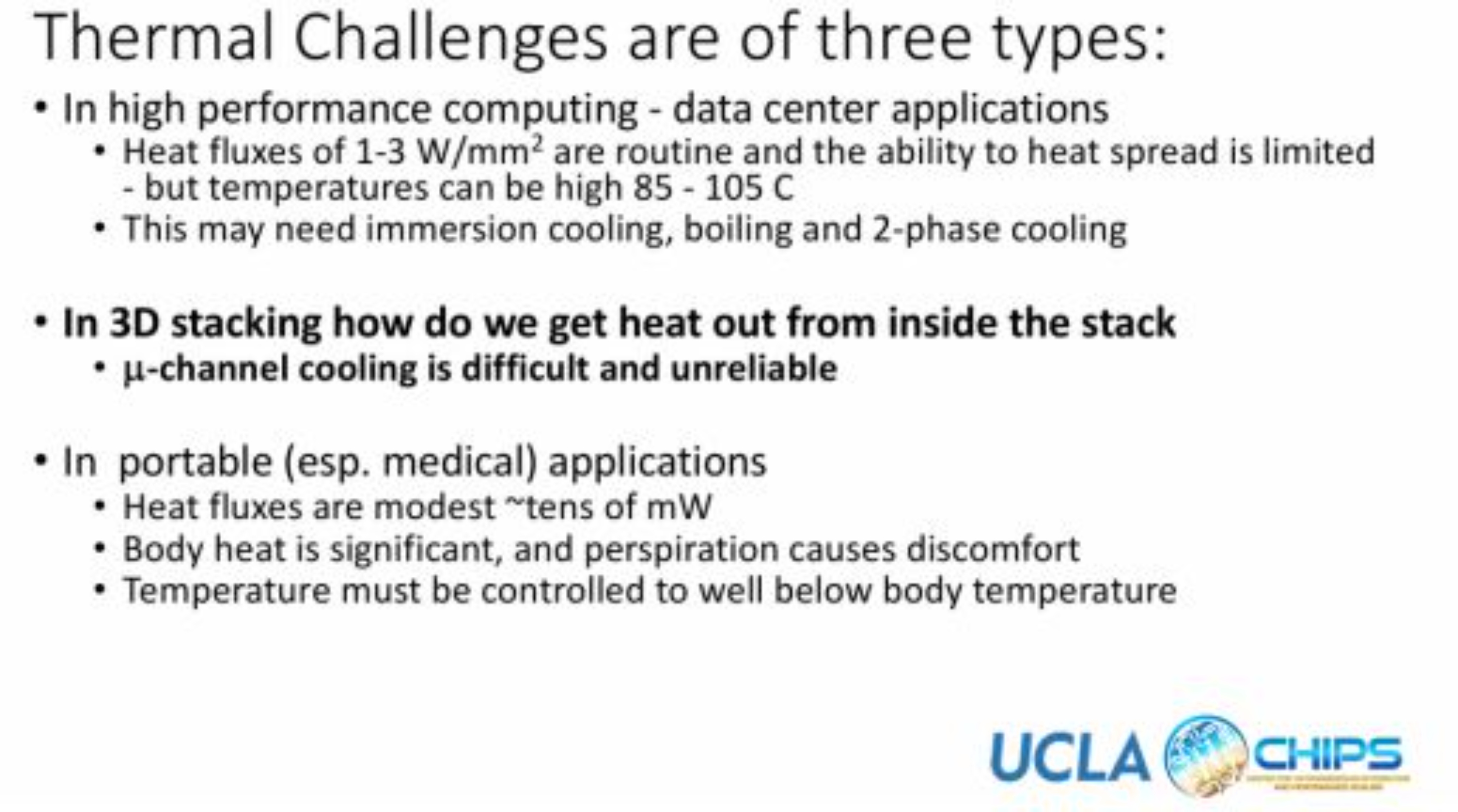

圖15：高性能計算、3D堆疊和便攜式應用中的熱挑戰分類。

必須解決三種不同的熱管理挑戰。高性能計算和數據中心應用具有1-3 W/mm2的熱通量，熱擴散能力有限，操作溫度為85-105°C，可能需要浸沒冷卻、沸騰或兩相冷卻。3D堆疊熱提取面臨從棧內部散熱的困難，微通道冷卻存在可靠性挑戰。便攜式和醫療應用的熱通量較為適中（數十毫瓦），但體熱顯著，出汗導致不適，溫度必須控制在遠低于體溫的水平。

對于高熱通量，兩相冷卻是必不可少的。

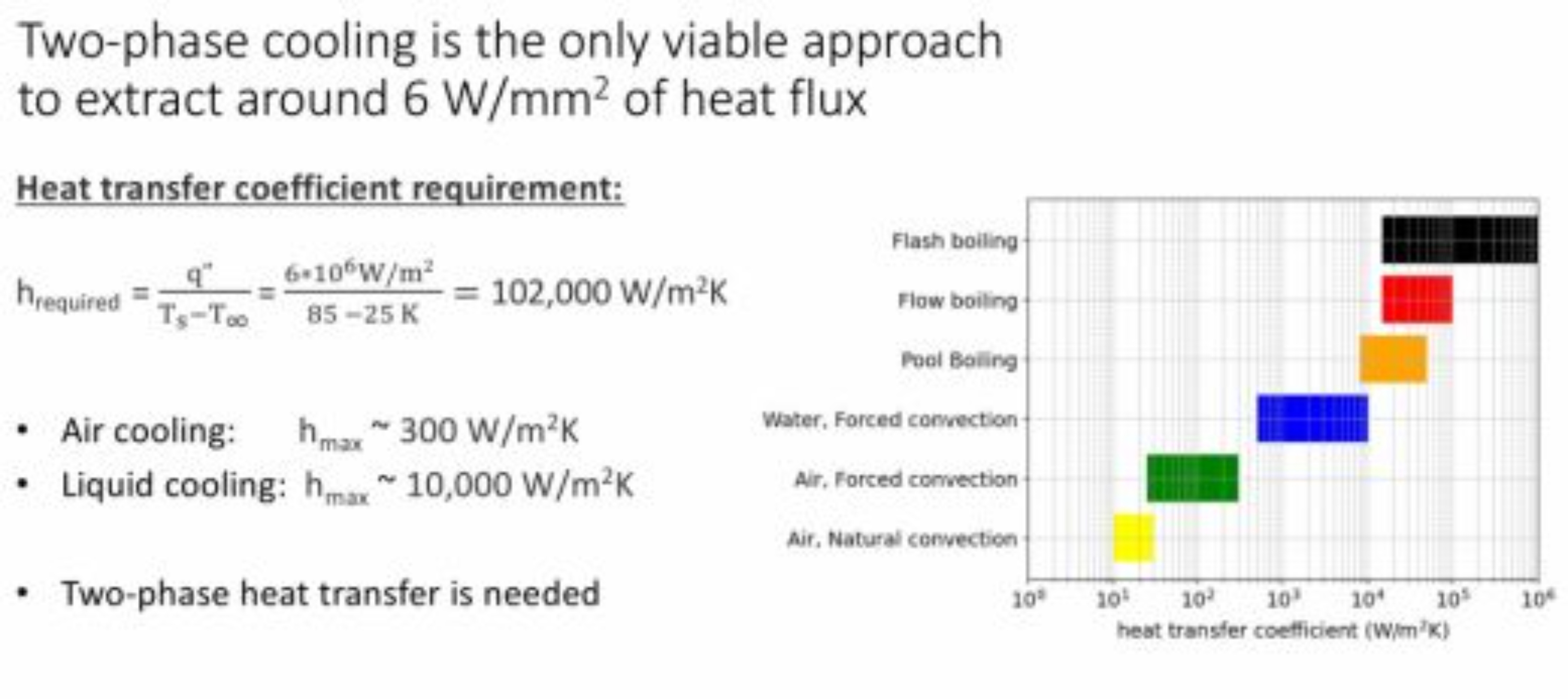

圖16：為什么兩相冷卻對高性能計算應用是必需的，熱傳遞系數要求遠超空氣或液體冷卻能力。

在硅互連fabric上使用閃蒸冷卻等創新方法提供了有希望的解決方案。

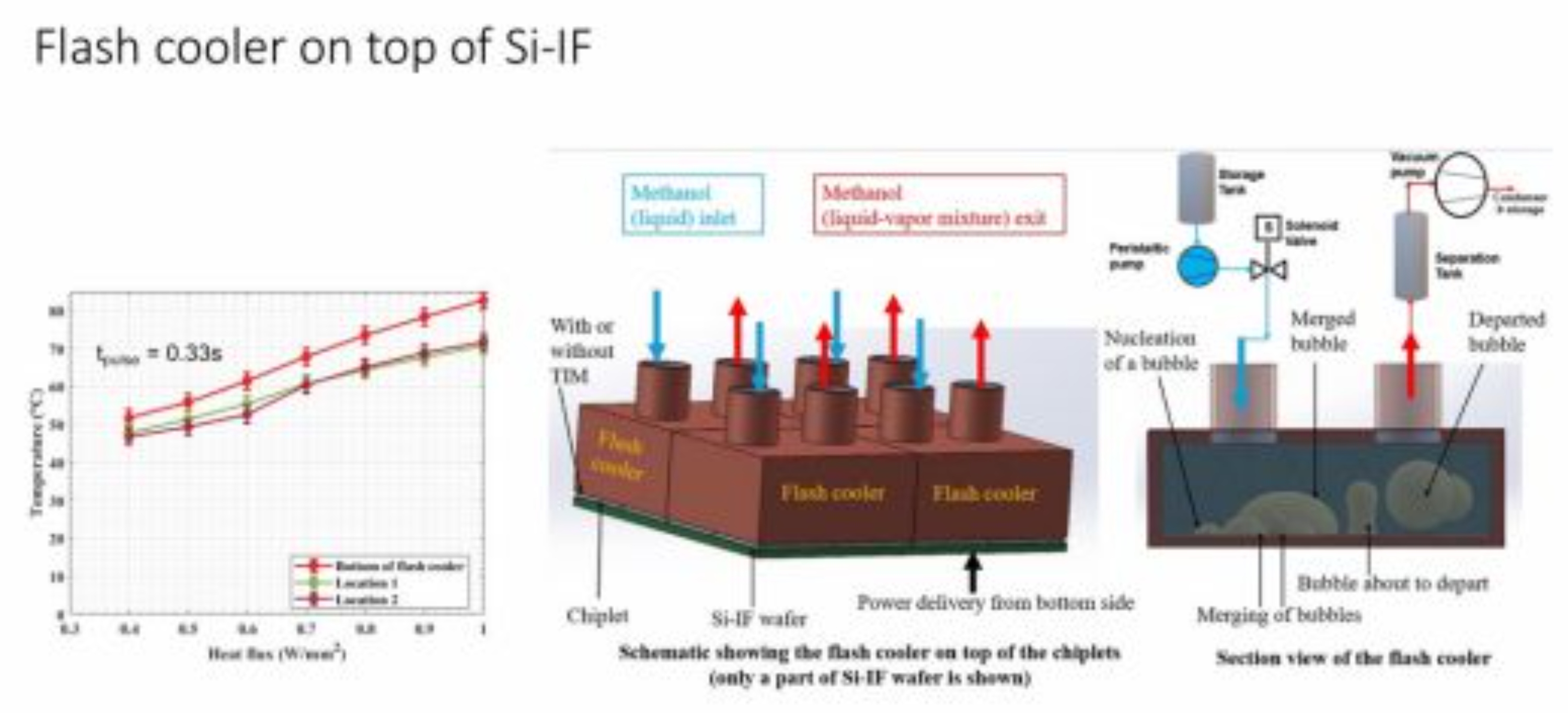

圖17：閃蒸冷卻技術在密集封裝的chiplet assembly中管理熱負荷的實現。

對于3D堆棧，行業正從自然界獲取靈感。

圖18：仿生學方法在熱管理中的應用，比較了大象的冷卻機制與電子冷卻策略。

與其嘗試在3D堆棧內使用復雜的微流體冷卻通道（類似于血液循環），建議采用側向熱提取與橫向散熱器。超薄3D層夾在具有高橫向?qū)嵝缘膶又g，有效地將熱量傳遞到邊緣進行散熱。

13 結論

電子封裝的未來在于從傳統封裝方法轉向模糊芯片和封裝之間界限的先進集成技術。通過解決互連密度、chiplet集成、熱管理和制造可擴展性方面的挑戰，行業可以實現系統性能和效率的提高。

戰略方向明確：在增強封裝功能的同時簡化封裝，縮小特征尺寸的同時擴展集成能力，開發使這些先進系統能夠經濟生產的制造工藝。隨著材料、工藝和設計方法的持續創新，電子封裝將繼續從保護演變?yōu)樾阅芴嵘蔀橄乱淮娮酉到y(tǒng)中更加重要的元素。

參考文獻

[1] S. S. Iyer, "Strategic Directions for Electronics Packaging," presented at the 2025 International Symposium on VLSI Technology, Systems and Applications (VLSI-TSA), Hsinchu, Taiwan, Apr. 21-24, 2025.
